my-PV AC•THOR 9s - fotovoltaický energetický manažér 9kW 3f

94 bodov do vernostného systému
Výrobca

Kód produktu
20-0300

Hmotnosť
1.5 kg

Cena
948,59 € s DPH

Pôvodná cena
998,52 € s DPH

Ušetríte
5% (49,93 €)

Na sklade > 10 ks
ks

Lineárne riadený fotovoltaický energetický manažér 9kW 3f viac

zelený štvorček - odrážka Prezentácia produktov myPV

logo my-PV

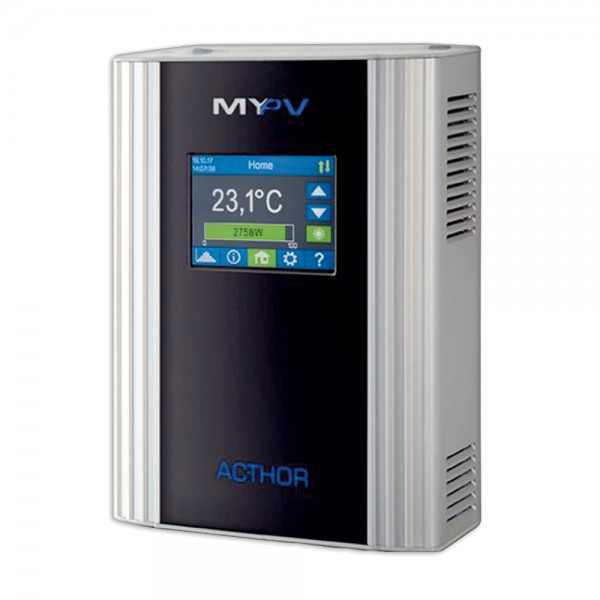

AC•THOR 9s - fotovoltaický energetický manažér

Jednoduché a efektívne riešenie ohrevu vody z prebytkov.

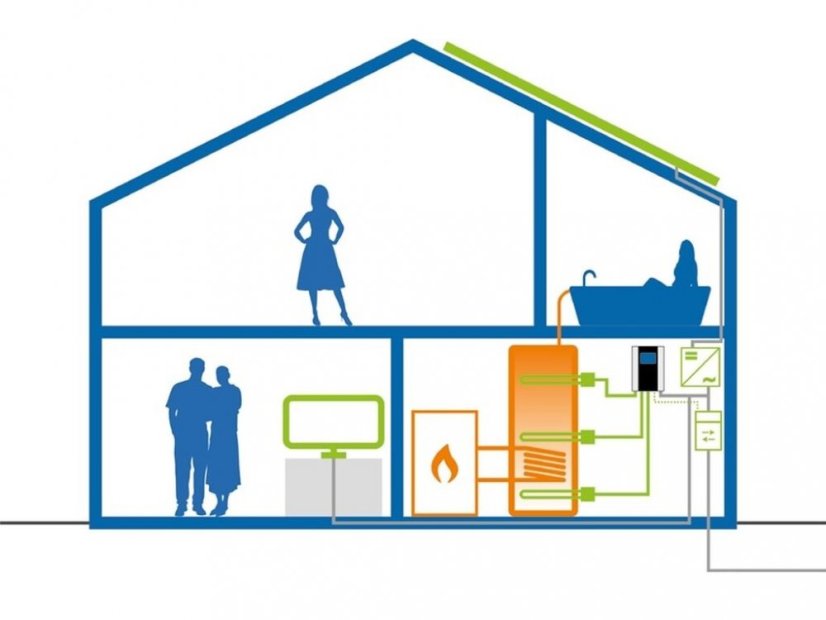

Lineárne riadený fotovoltaický energetický manažér, ktorý riadi až 3 elektrické zdroje tepla v závislosti od dostupnosti FV energie a potreby tepla – pre teplú vodu, ako aj pre vykurovanie. Zabezpečuje Váš osobný komfort bývania plne automaticky.

zelený štvorček - odrážka AC•THOR 9s je obzvlášť vhodný pre

  • jednogeneračné aj viacgeneračné domy
  • poľnohospodárske podniky
  • komerčné a priemyselné využitie
  • hotely a podniky cestovného ruchu

zelený štvorček - odrážka Výhody AC•THOR 9s

  • Lineárne riadenie výkonu 0-9 kW
  • 3 ovládateľné výstupy
  • Pre 3-fázové vykurovacie telesá so spoločným neutrálnym vodičom
  • Najjednoduchšia výroba tepla v troch zónach 3 x 3 kW
  • Možné kombinovať aj s tepelnými čerpadlami
  • Možnosť dvojzónového vykurovania
  • Minimálne priestorové požiadavky
  • Až 85 % vlastnej spotreby FV bez batérie

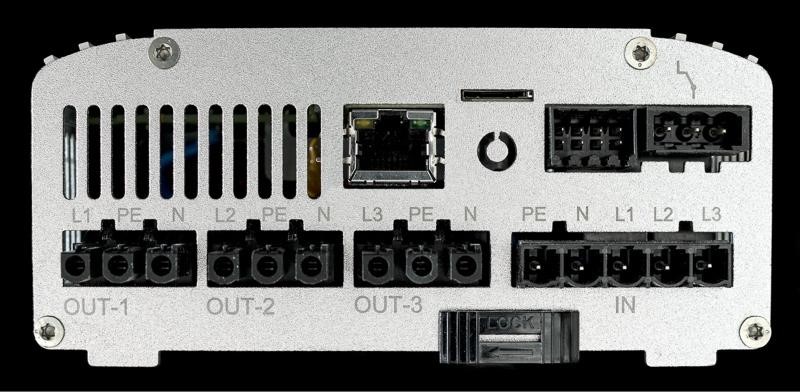

  • Plug & Play - Všetky pripojenia sú zásuvné
  • Bez časovo náročného zapojenia
  • Žiadne upínacie body, žiadne káblové vývodky PG
  • Žiadne ťažkopádne otváranie krytu
  • Komunikácia s poprednými výrobcami striedačov pomocou modbus TCP alebo modbus RTU. NIE JE NUTNÉ POUŽÍVAŤ my-PV WiFi meter.

zelený štvorček - odrážka Špecifikácie

Sieťové napätie 3 x 230 V, 50 Hz
Lineárne riadenie výkonu 0-3 000 W, tri výstupy, max. 9 000 W
Sieťové pripojenie 3-fázové s nulovým vodičom
Pripojenia záťaže Zásuvné kontakty – Pripojenia Plug-in kontakty
Farebný dotykový displej 2,83"
Rozmery (D x V x H)  135 x 195 x 65 mm
Hmotnosť 1,5 kg
Záručná doba 2 roky
Výrobca MYPV
  • Samozrejme, AC•THOR 9s je možné integrovať aj do konvenčných systémov na báze vody, ako sú vyrovnávacie zásobníky.
  • Vďaka vstavanému dotykovému displeju ho možno kedykoľvek ovládať bez akýchkoľvek ďalších zariadení.

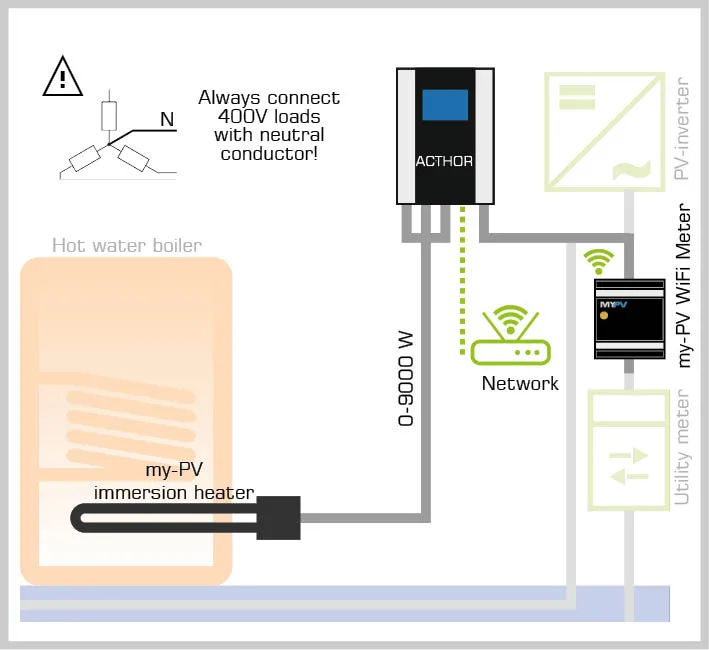

zelený štvorček - odrážka Pre 3-fázové vykurovacie telesá do 9 kW

Pri rovnakej veľkosti ako AC•THOR je AC•THOR 9s tiež schopný lineárne ovládať 3-fázové ponorné ohrievače s výkonom až 9 000 wattov.

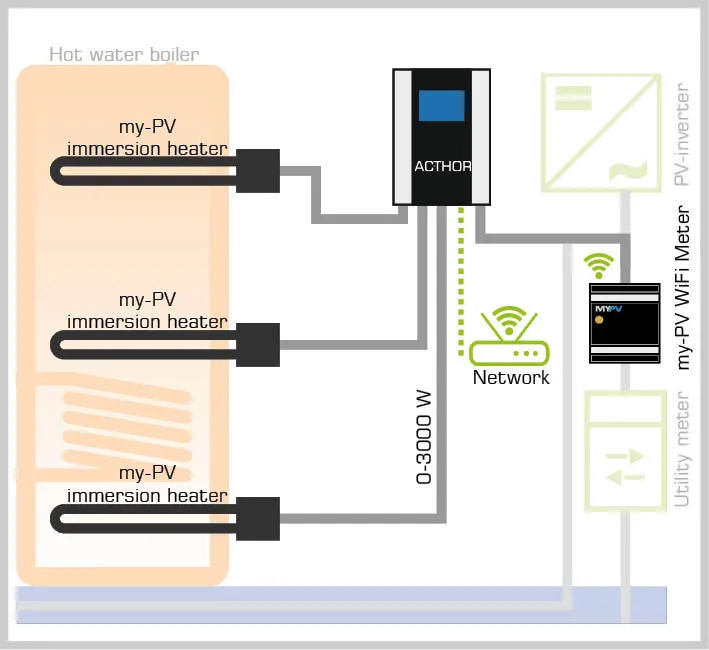

zelený štvorček - odrážka AC•THOR 9s aj pre tri jednofázové vykurovacie telesá

Zariadenie možno použiť aj na ohrev veľmi veľkých zásobníkov. Až tri vykurovacie telesá môžu byť riadené lineárne za sebou.

Výhoda: Teplá voda je k dispozícii veľmi rýchlo. Ak je k dispozícii prebytok viac ako 3 000 wattov, prvky sú tiež riadené v kombinácii, aby sa maximalizovala vlastná spotreba a skrátil čas ohrevu.

my-PV AC Thor 9s diagram 1 my-PV AC Thor 9s diagram 2

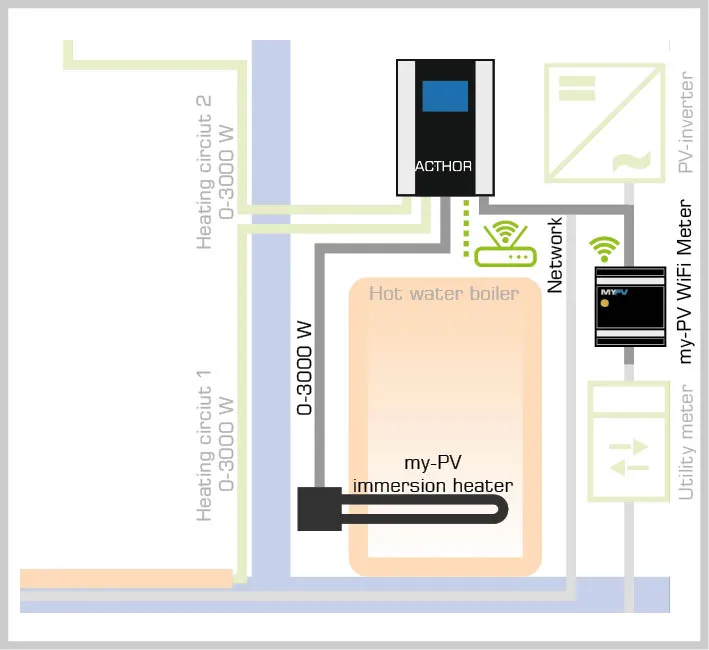

zelený štvorček - odrážka AC•THOR 9s na teplú vodu a vykurovanie

Okrem ohrevu teplej vody dokáže AC•THOR 9s zabezpečiť aj lineárne riadenie výkonu pre elektrické vykurovanie priestorov v budovách, vďaka čomu je vhodný pre fotovoltaiku.

Okrem ovládania elektrokotla je možné napájať dva vykurovacie okruhy a ovládať ich nezávisle od seba. Voliteľne je možné pomocou integrovaného relé spínať ďalší spotrebič, napríklad tepelné čerpadlo.

my-PV AC Thor 9s diagram 3

zelený štvorček - odrážka Ukážka jednoduchej montáže zariadenia AC•THOR

Parametre
Záruka 2 roky
Fázy 3
Výkon meniča 9,0 kVA
Výrobca my-PV
Datasheet (EN) (pdf, 734.8 kB)
Operation manual (EN) (pdf, 2.1 MB)
Assembly Instructions (pdf, 2.5 MB)
Wiring diagram M1 (pdf, 122.6 kB)
Wiring diagram M2 (pdf, 116.9 kB)
Wiring diagram M3 (pdf, 126.5 kB)
Wiring diagram M4 (pdf, 116.7 kB)
Wiring diagram M5 (pdf, 122 kB)
Wiring diagram M6 (pdf, 118.1 kB)
Wiring diagram M7 (pdf, 117.9 kB)
Integration in Sungrow (pdf, 263.9 kB)
Integration in Huawei (pdf, 1.2 MB)
Integration in Fronius (pdf, 230.9 kB)
Integration in GoodWe (pdf, 267.6 kB)
Integration in SMA (pdf, 917 kB)
