Batériový balancér pre 12V batérie viac

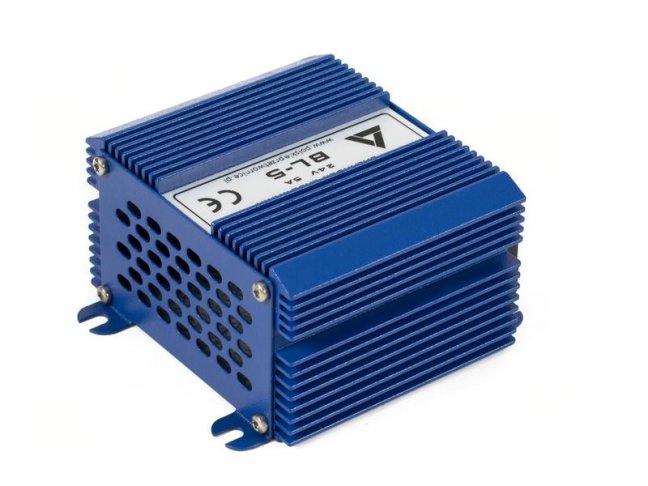

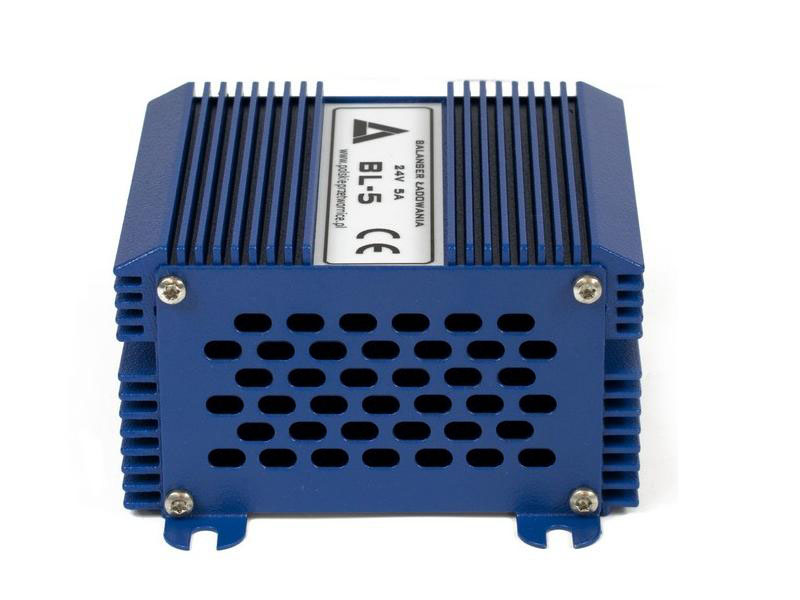

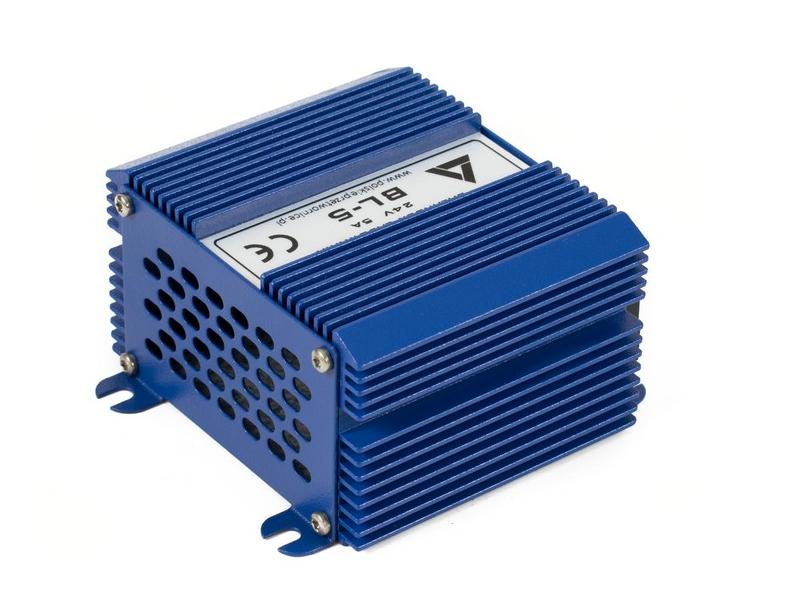

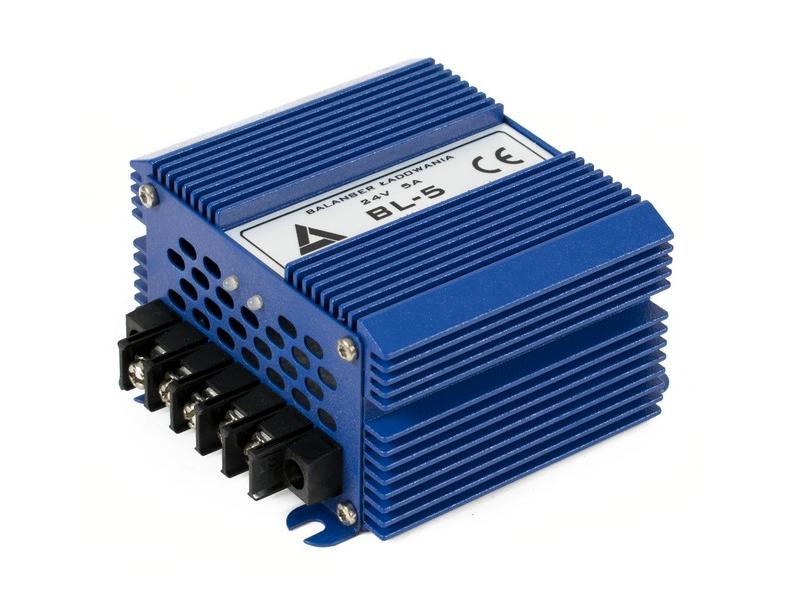

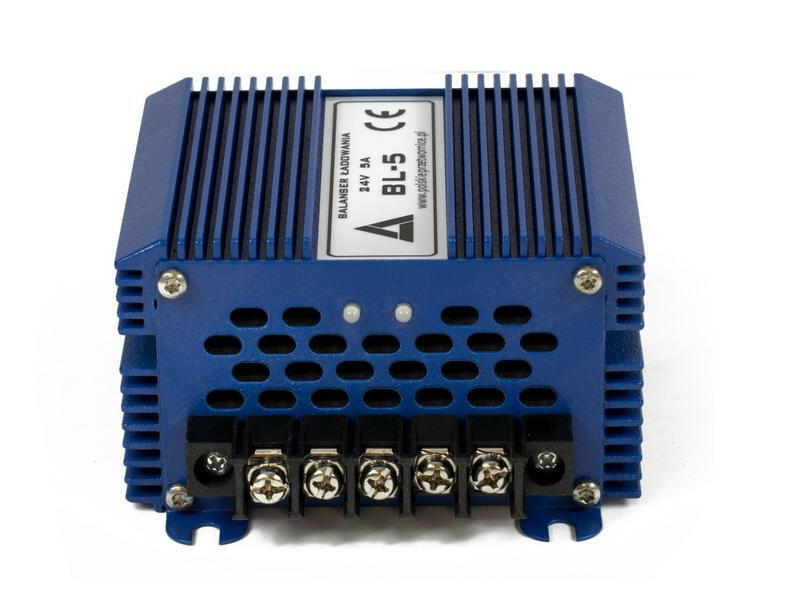

Batériový balancér BL-5 24V  logo AZO Digital

Batériový balancér, tiež známy ako napäťový equalizér, je zariadenie, ktoré udržuje 12V batérie zapojené sériovo na rovnakej napäťovej úrovni. Vďaka tomu sú jednotlivé batérie systému chránené pred prebíjaním, ktoré môže viesť k nadmernému splyňovaniu, ako aj proti nerovnomernému vybitiu, ktoré môže viesť k sulfácii. Oba prípady môžu mať za následok trvalé poškodenie batérií.

zelený štvorček - odrážka  Princíp činnosti

Princím činnosti je založený na nezávislom meraní napätia dvoch 12V batérií zapojených v 24V úložisku, určovaní stredu takéhoto úložiska a prenosu energie z batérie s vyšším napätím do batérie s nižším napätím.

Zariadenie pracuje v celom rozsahu prípustného napätia pre batériu, pričom sa snaží udržiavať rovnaké hodnoty napätia. V celom rozsahu napätia a teda aj počas nabíjania a vybíjania batérií balancér vyrovnáva rozdiel v kapacite batérií tak, aby proces nabíjania a vybíjania prebiehal optimálne. Pri veľkých rozdieloch v nabití batérie, balancér zaručuje prenos energie z nabitejšej batérie do menej nabitej, výsledkom čoho sú rovnaké napätia batérií.

Vďaka vysokej prúdovej účinnosti je ideálny pre batérie s kapacitou do 100Ah - verzia BL-5 (kompenzuje nabíjací a vybíjací prúd do 5A)

zelený štvorček - odrážka  Nebalancovaný systém

Takto vyzerá nebalancovaný systém, niekedy už po šiestich mesiacoch používania.

Diagram nebalancovaného systému

Balancér tieto rozdiely dorovná, čím sa zvyšuje kapacita systému a životnosť batérií až 2-3 násobne!!!

zelený štvorček - odrážka  Batériové zostavy

Balancér je možné použiť v 24V, 36V aj 48V batériových zostavách.

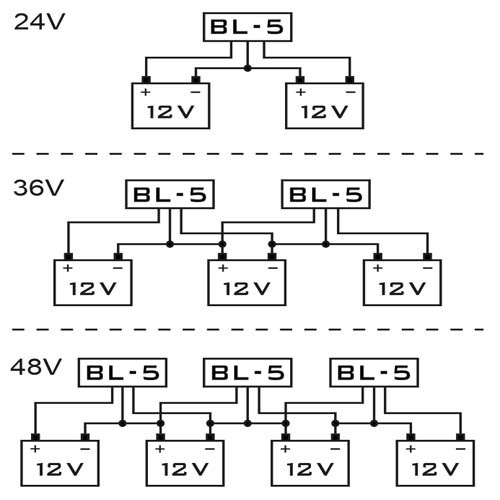

Možnosti zapojenia balancéru

  • 1 kus pre 24V
  • 2 kusy pre 36V
  • 3 kusy pre 48V

zelený štvorček - odrážka  Technická špecifikácia

Napájacie napätie (VDC) 15÷30 VDC
Napájacie napätie po balancovaní (VDC) 18÷30 VDC
Maximálny balančný prúd 5 A
Doporučená kapacita akumulátora: 20Ah ÷ 100Ah
Ochrana proti preťaženiu 11 A
Istenie (poistka) 15 A
Tepelná ochrana Áno (70°C)
Vlastná spotreba bez záťaže 13 mA
Odchýlka vstupného napätia do 50 mV
Odchýlka výstupného napätia do 50 mV
Pracovná teplota -25 ° C ~ + 50 ° C
Max. zaťaženie výstupu Alarmu 2 A
Účinnosť 92 %
Chladenie Pasívne
Pripojenie vstupu Skrutkové pripojenie 5x M4
Materiál krytu Hliník
Stupeň ochrany (IP) IP21
Rozmery D x Š x V (mm) 110 x 95 x 55
Hmotnosť (kg) 0,40 kg
EAN Kód produktu 5903332566068
Parametre
Záruka 5 rokov (po registrácii)
