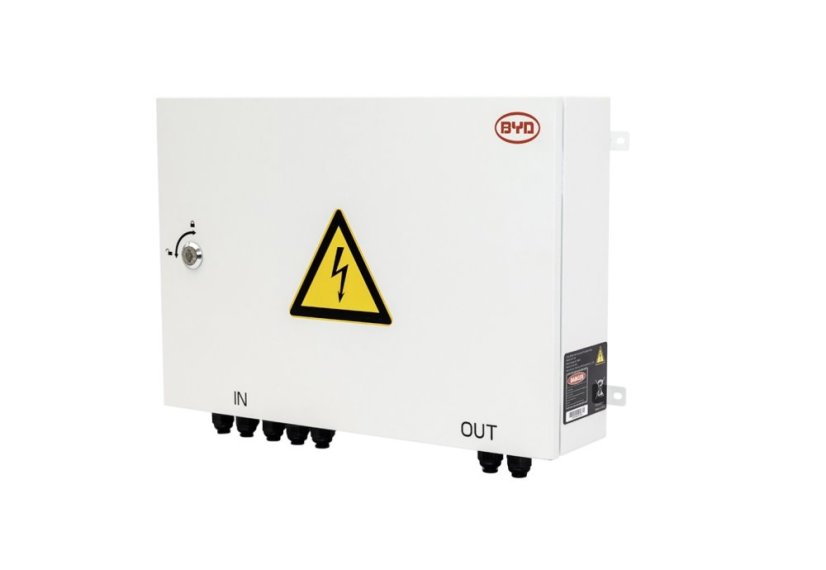

BYD HV Combiner Box
BYD HV Combiner Box
Novinka
45 bodov do vernostného systému
BYD HV Combiner Box
viac
Výrobca: BYD Kód produktu: P00216 Doprava a platba Hmotnosť: 9.7 kg
454,36 € s DPH
BYD HV Combiner Box
Combiner Box pre pripojenie dvoch alebo troch rovnakých batérií BYD HVM alebo HVS.
BYD HV Premium Combiner Box možno použiť na rýchle a efektívne prepojenie až 3 úložných jednotiek série HVS a HVM. Kvôli paralelnému zapojeniu musia mať veže rovnakú úroveň napätia (počet batérií) a tiež úroveň nabitia. Toto je obzvlášť dôležité zvážiť pri rozširovaní úložiska. Okrem toho musia mať prepojovacie káble z veží do zlučovacej skrine rovnakú dĺžku.
Plánovaná konfigurácia musí byť skontrolovaná na schválenie v "Premium HV Compatible Inverter List" spoločnosti BYD.
Upozornenie: Tak ako doteraz, HVS, HVM a staršie VN systémy nie je možné navzájom kombinovať.
Technická špecifikácia
- Model: CBH-40 A
- Max. počet modulov HVS / HVM: 3
- Max. vstupný prúd na batériovú vežu: 35 A
- Max. výstupný prúd: 40A
- Max. prevádzkové napätie: 1000 V (DC)
- Trieda ochrany: IP55
- Prevádzková teplota: -10 °C až +50 °C
- Káblové vývodky DC vstupu 6 M20 × 1,5
- Káblové vývodky DC výstupu 2 M20 × 1,5
- Prierez jednosmerného vodiča 6 mm2 až 16 mm2
- Prierez uzemňovacieho kábla 10 mm2 až 16 mm2
- Rozmery: 350 x 540 x 120 mm
- Hmotnosť: 9,7 kg
Parametre
Záruka | 10 rokov |
---|---|
Výrobca | BYD |
Trieda ochrany | IP55 |
Na stiahnutie
Inštalačný manuál EN (pdf, 903.2 kB)
Technický list DE (pdf, 115.5 kB)
