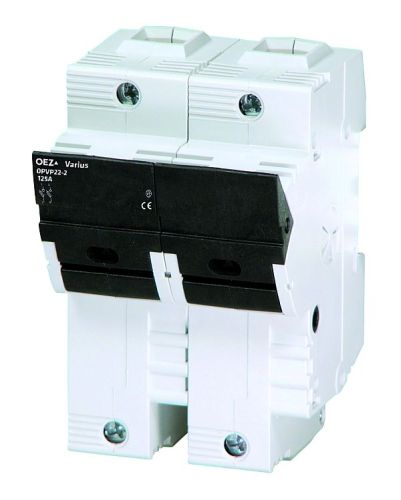

Dvojpólový poistkový odpojovač OPVP22-2

Dvojpólový poistkový odpojovač OPVP22-2

Použitie:

Poistkový odpojovač je ideálny pre ochranu elektrických inštalácií v domácnostiach, komerčných a priemyselných objektoch pred prúdovými preťaženiami a skratmi. Umožňuje jednoduché vybratie poistky v prípade potreby, čím uľahčuje údržbu a diagnostiku systému.

  Elektrické Parametre

• Menovitý pracovný prúd: 125 A
• Menovité pracovné napätie: 690 V
• Menovité pracovné napätie DC: 440 V
• Menovité impulzné výdržné napätie: 6 kV
• Dohodnutý tepelný prúd: 125 A
• Menovité podmienené skratové prúdy (efektívna hodnota)
• AC 400 V: 100 kA, AC 690 V / 1 s: 2,5 kA
• Menovité izolačné napätie: AC 800 V
• Menovitý kmitočet min.: 50 Hz
• Menovitý kmitočet max.: 60 Hz
• Straty bez poistkovej vložky / In: 7 W
• Max. straty poistkovej vložky: 10,5 W
• Elektrická trvanlivosť: 200 cyklov
• Súčasne spínaný N vodič: NIE

Krytie

• Krytie spredu, prístroj zabudovaný, veko otvorené: IP20
• Krytie spredu, prístroj zabudovaný, veko zatvorené: IP20

Fyzické Parametre

• Počet pólov: 2
• Signalizácia: NIE
• Veľkosť poistkovej vložky: 22x58
• Montáž: na DIN lištu

Mechanické Parametre

• Mechanická trvanlivosť: 1400 cyklov
• Rozmery:
• Šírka (netto): 72 mm
• Výška (netto): 117 mm
• Hĺbka (netto): 72,4 mm
• Hmotnosť (netto): 0,322 kg
• Základné balenie: 1 ks

Pripojenie

• Pripojovací prierez min.: 4 mm²
• Pripojovací prierez max.: 50 mm²
• Pripojenie: Cu (plný vodič)
• Min: 4 mm²
• Max: 50 mm²
