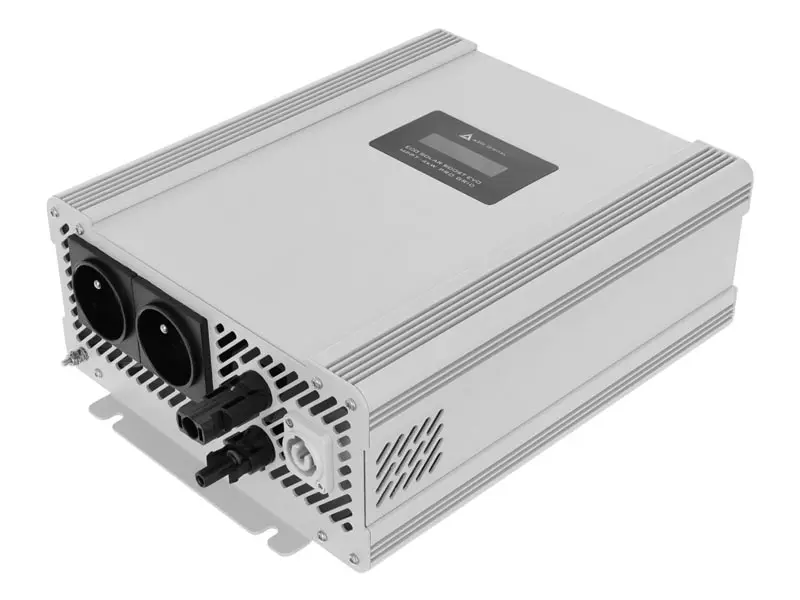

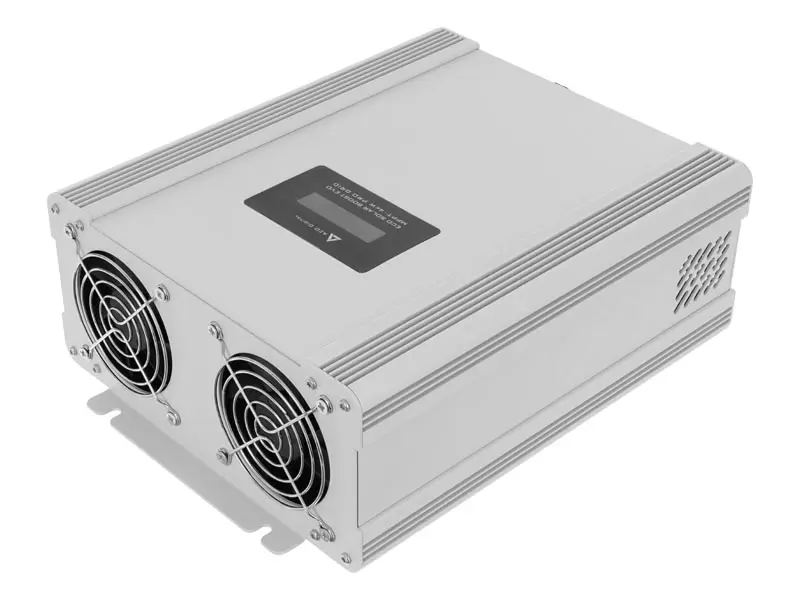

ECO Solar Boost EVO MPPT-4000 4kW PRO GRID

ECO Solar Boost EVO MPPT-4000 4kW PRO GRID

  Použitie

striedač/menič určený pre priame použitie fotovoltaických panelov na napájanie vykurovacích zariadení, ako sú špirály v bojleroch, ohrievače, vykurovacie rohože atď.

Systém je jednoduchý a vyžaduje len pripojenie príslušného počtu klasických fotovoltaických panelov (4-9 ks podľa typu) s prevádzkovým napätím približne 32 V, alebo zodpovedajúci počet iných panelov a spotrebič elektrickej energie napr. bojler. S maximálnym výkonom až 4000 W je menič vhodný aj pre väčšie domácnosti. Vďaka MPPT regulácii neustále vyhľadáva optimálny pracovný bod panelov, čím zabezpečuje maximálny energetický zisk aj pri slabšom slnečnom žiarení.

Zariadenie disponuje aj AC vstupom zo siete 230 V. V prípade nedostatku slnečnej energie sa automaticky prepne na elektrickú sieť, takže máte vždy zabezpečený ohrev vody bez výpadkov.

Maximálne prípustné DC napätie pre vstup zariadenia ECO Solar Boost je 350VDC. Toto napätie nesmie byť v žiadnom prípade prekročené, nakoľko hrozí trvalé poškodenie zariadenia. Na zlyhanie zariadenia v dôsledku nesprávnej dimenzácie pripojeného výkonu panelov sa nevzťahuje záruka!!!

Montáž zariadenia Eco Solar Boost môže vykonávať iba kvalifikovaný elektrotechnik, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Za takýto zásah bude osoba niesť ekonomické i trestnoprávne dôsledky.

Dôležitým a veľa krát podceňovaným faktom je napätie FV panelu na prázdno (VOC = Open Circuit Voltage).
Jedná sa o údaj napätia panelu bez záťaže a to pri sile osvitu 1000W/m2 a teplote 25°C.
Ďalším dôležitým a priamo súvisiacim parametrom je Temperature Coefficients of Voc, čiže teplotný koeficient, zvyčajne uvádzaný v -%/°C. Znamená, že pri stúpajúcej teplote nad nominálnu, nám napätie panelu klesá a naopak pri klesajúcej teplote, napätie panelu stúpa.

Vzhľadom na daný fyzikálny jav je nutné pri dimenzovaní fotovoltického systému dodržiavať všeobecnú 20%-tnú rezervu.

 Príklad 1.

Max. vstupné napätie striedača = 1000VDC
Počítame: 1000VDC / 1,2 = 833VDC (K striedaču je možné pripojiť FV string s max. napätím 833V)

  Príklad 2.

Max. vstupné napätie MPPT regulátora = 100VDC
Počítame: 100VDC / 1,2 = 83,3VDC (K regulátoru je možné pripojiť FV string s max. napätím 83,3V)

  Príklad 3.

Max. vstupné napätie regulátora/meniča Eco Solar Boost = 350VDC
Počítame: 350VDC / 1,2 = 291,7VDC (K regulátoru/meniču Eco Solar Boost je možné pripojiť FV string s max. napätím 291,7V)

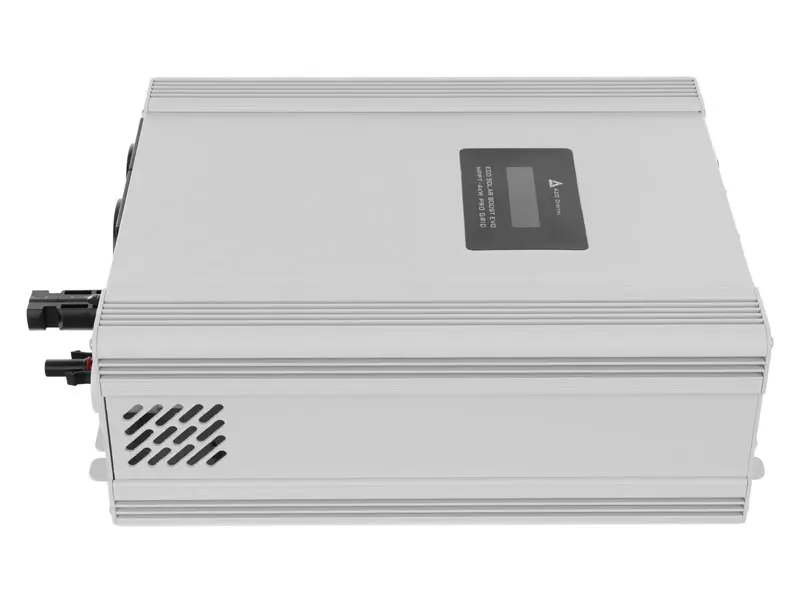

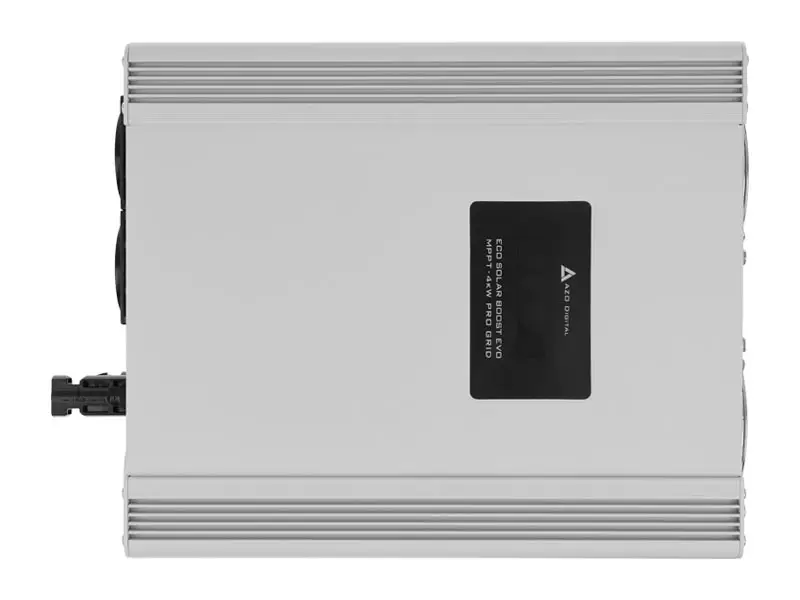

 ECO Solar Boost EVO LCD displej

ECO Solar Boost EVO MPPT - 4000 4kW PRO GRID je vybavený LCD displejom, ktorý informuje užívateľa o prevádzkových parametroch fotovoltaického systému.

• napätie v systéme fotovoltaických panelov
• prúd generovaný fotovoltaickými panelmi
• Výkon
• Energia vyrobená v súčasnosti
• Energia vyrobená predchádzajúci deň
• Celková vyrobená energia (meraná od prvého spustenia)

Jednosmerný prúd generovaný panelmi sa v meniči transformuje na striedavý prúd, ktorým je možné napájať bežné AC spotrebiče ohmického charakteru. Maximálny výkon systému je 4 kW. ECO Solar Boost má prioritný výstup „1“, ktorý má vždy napätie, a sekundárny výstup „2“, ktorý sa zapne, pokiaľ na výstupe „1“ nie je spotreba energie, a vypne sa, keď je na výstupe „1“ opäť odber.

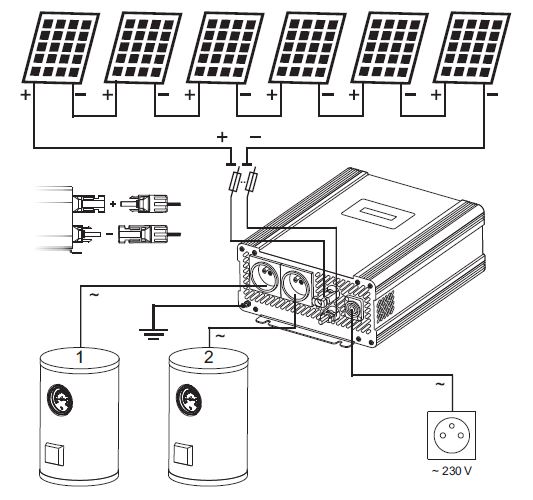

  ECO Solar Boost EVO MPPT-4000 4kW PRO GRID schéma

Táto funkcia umožňuje pripojiť dva vykurovacie zariadenia, napríklad dva bojlery, z ktorých jeden bude vykurovaný prioritne a druhý bojler bude vykurovaný v momente, keď termostat prioritného vypne obvod medzi prioritným bojlerom a meničom.

Vďaka implementovanej funkcii MPPT, menič automaticky prispôsobí výkon pre vykurovacie zariadenie a nastaví svoj prevádzkový bod tak, aby energia z fotovoltaických panelov bola maximálna.

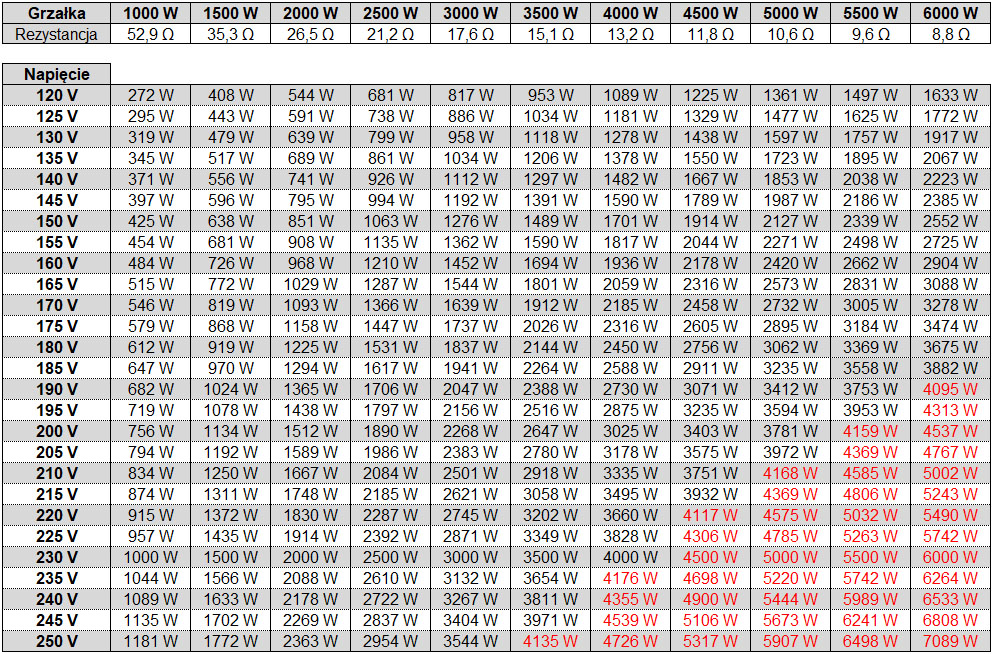

Nasledovné tabuľky uvádzajú spôsob výberu optimálneho výkonu vykurovacieho zariadenia v závislosti od výkonu a napätia FV systému. Správny výber vykurovacieho zariadenia zaručuje najvyššiu účinnosť FV systému pre ohrev TÚV/kúrenie.

* Výkon mimo rozsahu prevádzky zariadenia je označený červenou farbou.

Vyššie uvedená tabuľka sa dá použiť dvoma spôsobmi:
- vypočítať skutočný výkon ohrievača v systéme;
- vybrať správny ohrievač pre existujúci fotovoltaický systém.

1. Keď poznáme prevádzkové napätie (Vmp) sériového systému panelov (ľavý stĺpec) a výkon ohrievača nainštalovaného v kotli (horný riadok), zistíme, aký skutočný výkon bude na ohrievači uvoľnený. Príklad: napätie na paneli (Vmp) 170V a ohrievač 3000W = skutočný výkon 1639W

2. Keď poznáme prevádzkové napätie (Vmp) v poli panelov (ľavý stĺpec) a vieme, aký výkon chceme získať (tabuľka), zistíme, aký ohrievač by mal byť nainštalovaný (horný riadok). Príklad: napätie rozvádzača (Vmp) 200V a očakávaný výkon 3000W – mal by byť nainštalovaný ohrievač 4000W.

Poznámka: Pre vyššie uvedené výpočty sa nepoužíva napätie na otvorenom okruhu (Voc). Avšak osobitná pozornosť by sa mala venovať tomu, aby jeho hodnota neprekročila povolené napätie 350V meniča. Vzhľadom na variabilitu napätia panelov v závislosti od okolitej teploty by sa pri návrhu inštalácie mala predpokladať bezpečná rezerva napätia v otvorenom obvode približne 15 %. V praxi to znamená, že toto napätie, merané pri teplote 25 °C, by nemalo prekročiť 300 V.

  Technická špecifikácia
