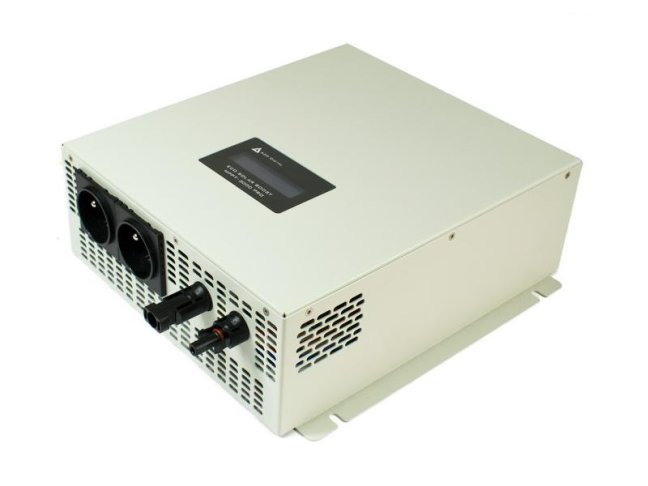

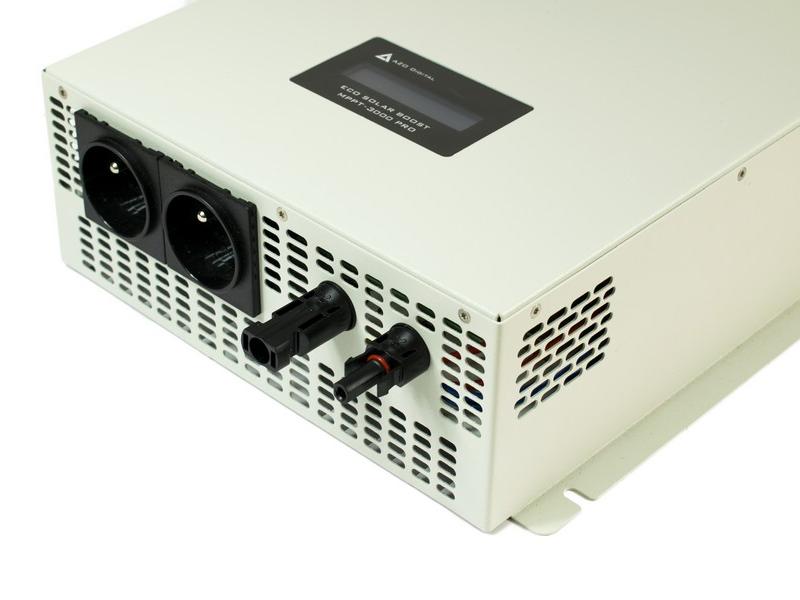

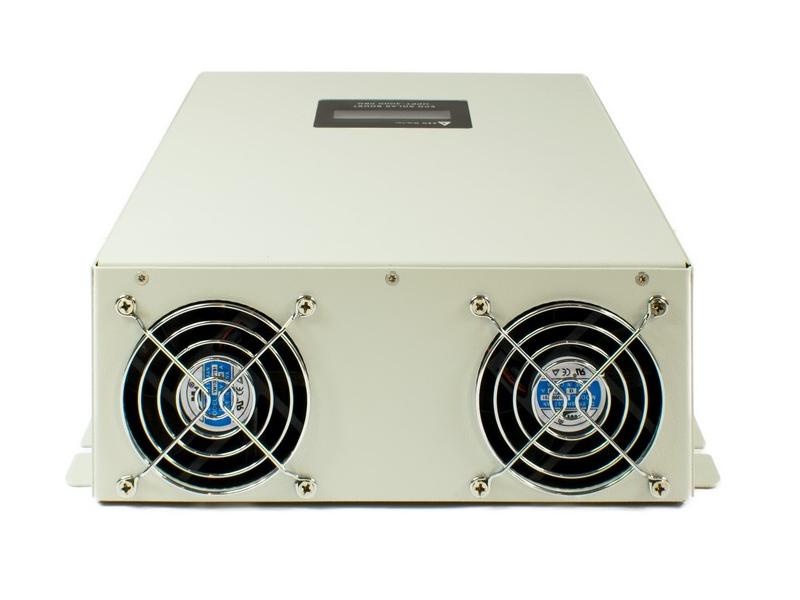

ECO Solar Boost MPPT-3000 PRO v2

ECO Solar Boost MPPT-3000 PRO

  Použitie

striedač/menič určený pre priame použitie fotovoltaických panelov na napájanie vykurovacích zariadení, ako sú špirály v bojleroch, ohrievače, vykurovacie rohože atď.

Systém je jednoduchý a vyžaduje len pripojenie príslušného počtu klasických fotovoltaických panelov (4-9 ks podľa typu) s prevádzkovým napätím približne 32 V, alebo zodpovedajúci počet iných panelov a spotrebič elektrickej energie napr. bojler.

Maximálne prípustné DC napätie pre vstup zariadenia ECO Solar Boost je 350VDC. Toto napätie nesmie byť v žiadnom prípade prekročené, nakoľko hrozí trvalé poškodenie zariadenia. Na zlyhanie zariadenia v dôsledku nesprávnej dimenzácie pripojeného výkonu panelov sa nevzťahuje záruka!!!

Montáž zariadenia Eco Solar Boost môže vykonávať iba kvalifikovaný elektrotechnik, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Za takýto zásah bude osoba niesť ekonomické i trestnoprávne dôsledky.

Dôležitým a veľa krát podceňovaným faktom je napätie FV panelu na prázdno (VOC = Open Circuit Voltage).
Jedná sa o údaj napätia panelu bez záťaže a to pri sile osvitu 1000W/m2 a teplote 25°C.
Ďalším dôležitým a priamo súvisiacim parametrom je Temperature Coefficients of Voc, čiže teplotný koeficient, zvyčajne uvádzaný v -%/°C. Znamená, že pri stúpajúcej teplote nad nominálnu, nám napätie panelu klesá a naopak pri klesajúcej teplote, napätie panelu stúpa.

Vzhľadom na daný fyzikálny jav je nutné pri dimenzovaní fotovoltického systému dodržiavať všeobecnú 20%-tnú rezervu.

 Príklad 1.

Max. vstupné napätie striedača = 1000VDC
Počítame: 1000VDC / 1,2 = 833VDC (K striedaču je možné pripojiť FV string s max. napätím 833V)

  Príklad 2.

Max. vstupné napätie MPPT regulátora = 100VDC
Počítame: 100VDC / 1,2 = 83,3VDC (K regulátoru je možné pripojiť FV string s max. napätím 83,3V)

  Príklad 3.

Max. vstupné napätie regulátora/meniča Eco Solar Boost = 350VDC
Počítame: 350VDC / 1,2 = 291,7VDC (K regulátoru/meniču Eco Solar Boost je možné pripojiť FV string s max. napätím 291,7V)

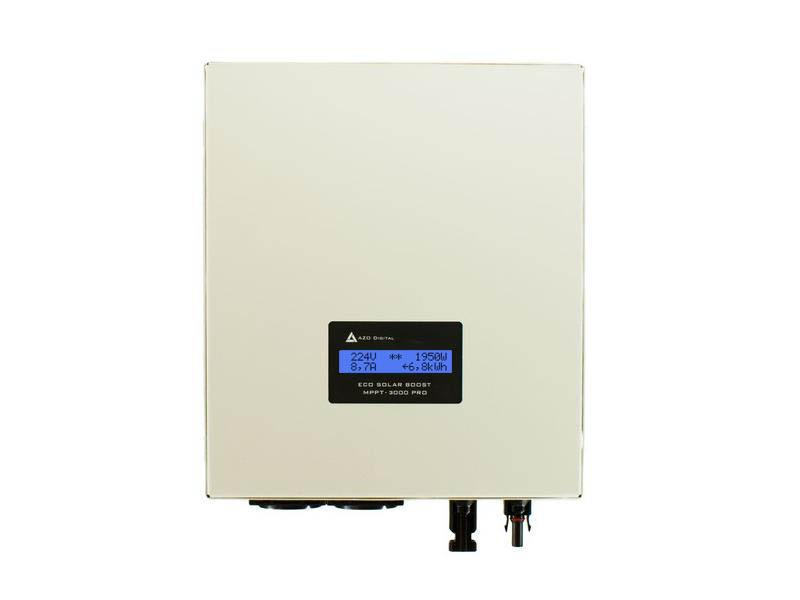

  ECO Solar Boost LCD displej

ECO Solar Boost MPPT-3000 PRO naviac vybavený LCD displejom, ktorý informuje užívateľa o prevádzkových parametroch fotovoltaického systému.

• napätie (V) a prúd (A) FV poľa
• výstupný výkon (W)
• energia vyrobná za aktuálny deň (kWh)
• energia vyrobená v predchádzajúci deň (kWh)
• celková vyrobená energia (meraná od prvého spustenia) (kWh)

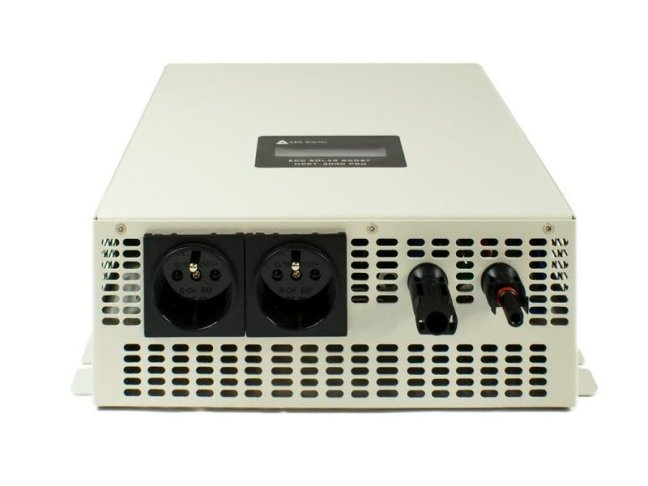

Jednosmerný prúd generovaný panelmi, ktorý nie je možné použiť priamo na napájanie vykurovacích zariadení sa v meniči transformuje na striedavý prúd, ktorým je možné napájať bežné AC spotrebiče ohmického charakteru. Maximálny výkon systému je 3,5 kW. ECO Solar Boost má prioritný výstup "1", ktorý má vždy napätie a sekundárny výstup "2", ktorý sa zapne, pokiaľ na výstupe "1" nie je spotreba energie a vypne sa, keď je na výstupe "1" opäť odber.

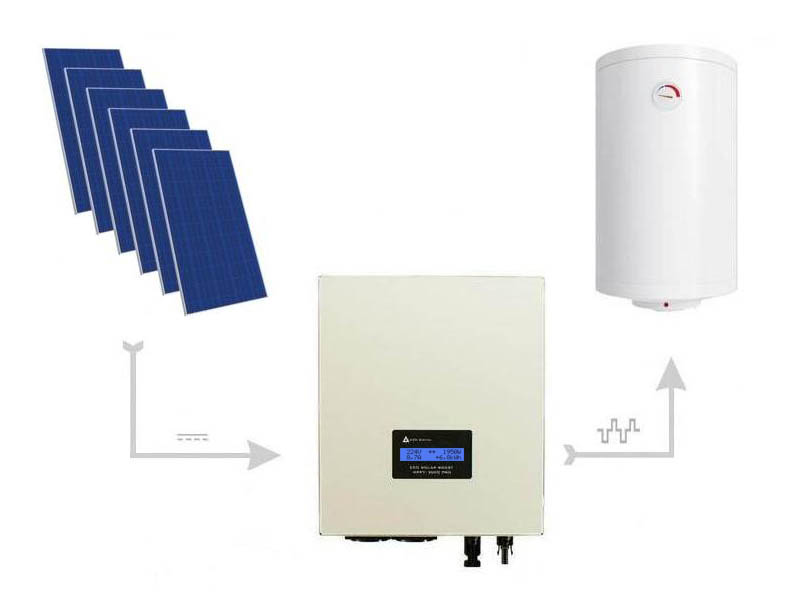

 Eco Solar Boost MPPT-3000 schéma

Táto funkcia umožňuje pripojiť dva vykurovacie zariadenia, napríklad dva bojlery, z ktorých jeden bude vykurovaný prioritne a druhý bojler bude vykurovaný v momente, keď termostat prioritného vypne obvod medzi prioritným bojlerom a meničom.

Vďaka implementovanej funkcii MPPT, menič automaticky prispôsobí výkon pre vykurovacie zariadenie a nastaví svoj prevádzkový bod tak, aby energia z fotovoltaických panelov bola maximálna.

Nasledovné tabuľky uvádzajú spôsob výberu optimálneho výkonu vykurovacieho zariadenia v závislosti od výkonu a napätia FV systému. Správny výber vykurovacieho zariadenia zaručuje najvyššiu účinnosť FV systému pre ohrev TÚV/kúrenie.

  Monokryštalický panel 410Wp / Polykryštalický panel 280Wp:

Skutočný výkon špirál 230V značne závisí od napätia FV systému. V zelených políčkach je uvedený optimálny pomer výkonu špirály k fotovoltaickému systému. V oranžových políčkach je uvedená špirála s nízkym výkonom a v červených políčkach špirála s príliš vysokým výkonom.

  Technická špecifikácia
