  Použitie

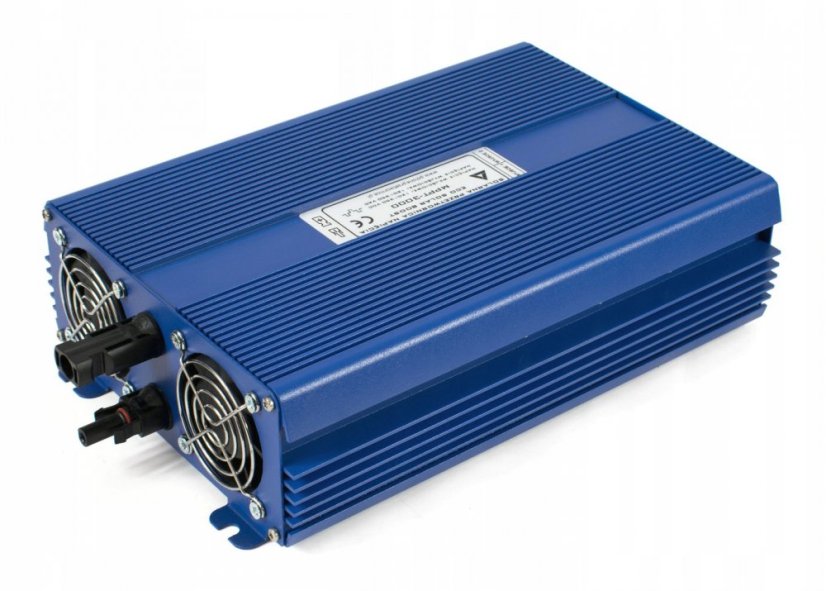

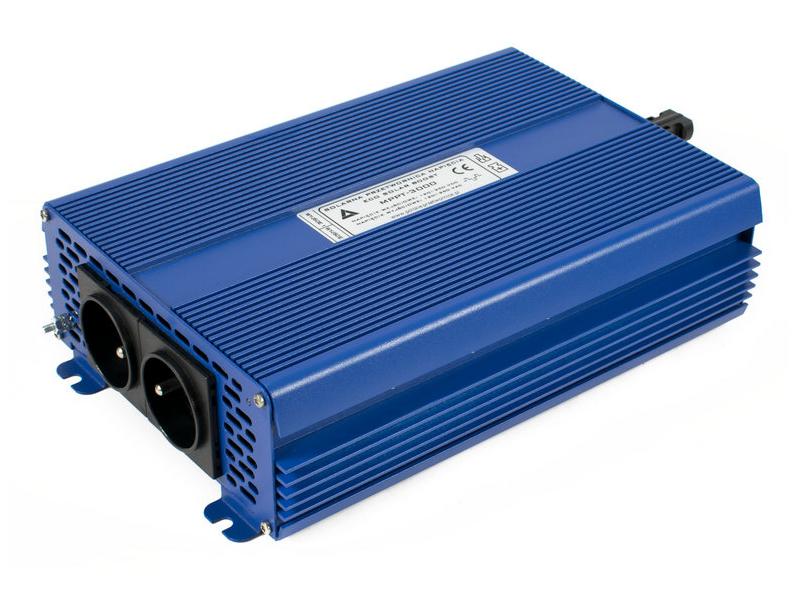

Striedač/menič určený pre priame použitie fotovoltaických panelov na napájanie vykurovacích zariadení, ako sú špirály v bojleroch, ohrievače, vykurovacie rohože atď.

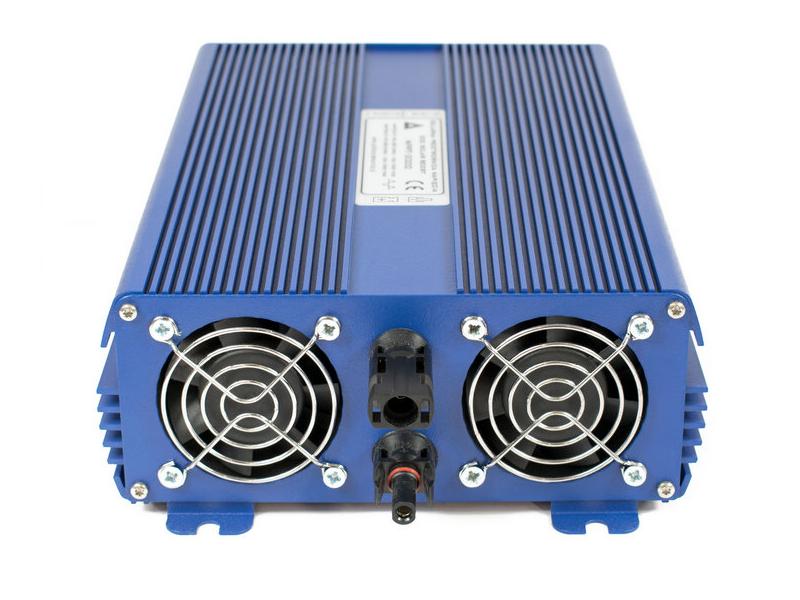

Systém je jednoduchý a vyžaduje len pripojenie príslušného počtu klasických fotovoltaických panelov (4-9 ks podľa typu) s prevádzkovým napätím približne 32 V, alebo zodpovedajúci počet iných panelov a spotrebič elektrickej energie napr. bojler.

Maximálne prípustné DC napätie pre vstup zariadenia ECO Solar Boost je 350VDC. Toto napätie nesmie byť v žiadnom prípade prekročené, nakoľko hrozí trvalé poškodenie zariadenia. Na zlyhanie zariadenia v dôsledku nesprávnej dimenzácie pripojeného výkonu panelov sa nevzťahuje záruka!!!

Dôležitým a veľa krát podceňovaným faktom je napätie FV panelu na prázdno (VOC = Open Circuit Voltage).
Jedná sa o údaj napätia panelu bez záťaže a to pri sile osvitu 1000W/m2 a teplote 25°C.
Ďalším dôležitým a priamo súvisiacim parametrom je Temperature Coefficients of Voc, čiže teplotný koeficient, zvyčajne uvádzaný v -%/°C. Znamená, že pri stúpajúcej teplote nad nominálnu, nám napätie panelu klesá a naopak pri klesajúcej teplote, napätie panelu stúpa.

Vzhľadom na daný fyzikálny jav je nutné pri dimenzovaní fotovoltického systému dodržiavať všeobecnú 20%-tnú rezervu.

  Príklad 1.

Max. vstupné napätie striedača = 1000VDC
Počítame: 1000VDC / 1,2 = 833VDC (K striedaču je možné pripojiť FV string s max. napätím 833V)

  Príklad 2.

Max. vstupné napätie MPPT regulátora = 100VDC
Počítame: 100VDC / 1,2 = 83,3VDC (K regulátoru je možné pripojiť FV string s max. napätím 83,3V)

  Príklad 3.

Max. vstupné napätie regulátora/meniča Eco Solar Boost = 350VDC
Počítame: 350VDC / 1,2 = 291,7VDC (K regulátoru/meniču Eco Solar Boost je možné pripojiť FV string s max. napätím 291,7V)

Jednosmerný prúd generovaný panelmi, ktorý nie je možné použiť priamo na napájanie vykurovacích zariadení sa v meniči transformuje na striedavý prúd, ktorým je možné napájať bežné AC spotrebiče ohmického charakteru. Maximálny výkon systému je 3 kW.

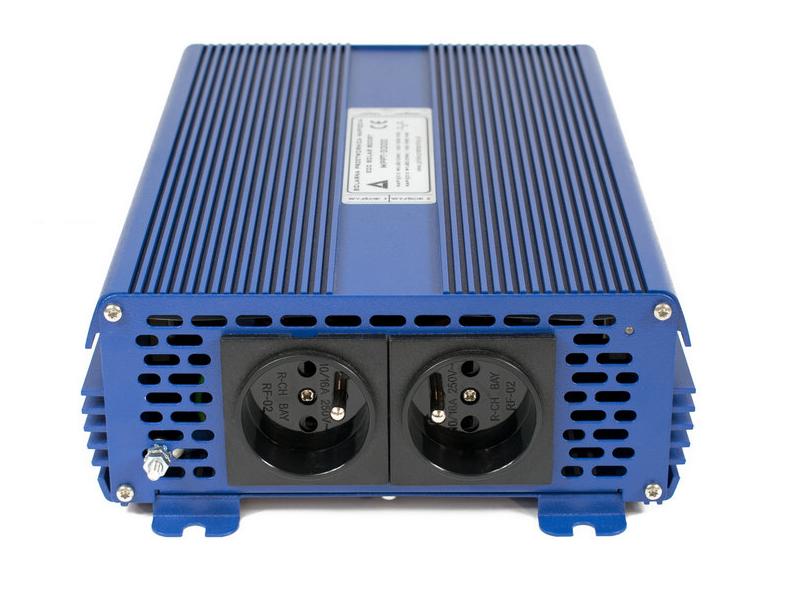

ECO Solar Boost má prioritný výstup "1", ktorý má vždy napätie a sekundárny výstup "2", ktorý sa zapne, pokiaľ na výstupe "1" nie je spotreba energie a vypne sa, keď je na výstupe "1" opäť odber.

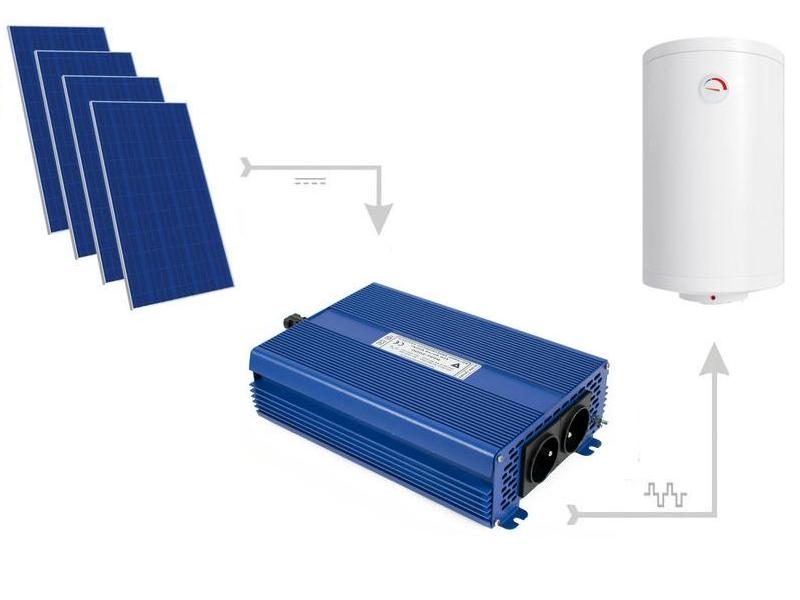

 Eco Solar Boost MPPT-3000 schéma

Táto funkcia umožňuje pripojiť dva vykurovacie zariadenia, napríklad dva bojlery, z ktorých jeden bude vykurovaný prioritne a druhý bojler bude vykurovaný v momente, keď termostat prioritného vypne obvod medzi prioritným bojlerom a meničom.

Vďaka implementovanej funkcii MPPT, menič automaticky prispôsobí výkon pre vykurovacie zariadenie a nastaví svoj prevádzkový bod tak, aby energia z fotovoltaických panelov bola maximálna.

Nasledovné tabuľky uvádzajú spôsob výberu optimálneho výkonu vykurovacieho zariadenia v závislosti od výkonu a napätia FV systému. Správny výber vykurovacieho zariadenia zaručuje najvyššiu účinnosť FV systému pre ohrev TÚV/kúrenie.

  Monokryštalický panel 310Wp / Polykryštalický panel 280Wp

Skutočný výkon špirál 230V značne závisí od napätia FV systému. V zelených políčkach je uvedený optimálny pomer výkonu špirály k fotovoltaickému systému. V oranžových políčkach je uvedená špirála s nízkym výkonom a v červených políčkach špirála s príliš vysokým výkonom.

Technická špecifikácia
