ECO Solar Boost MPPT-4000 4kW GRID                                                                                        logo Azo Digital

zelený štvorček  Použitie

striedač/menič určený pre priame použitie fotovoltaických panelov na napájanie vykurovacích zariadení, ako sú špirály v bojleroch, ohrievače, vykurovacie rohože atď.

Systém je jednoduchý a vyžaduje len pripojenie príslušného počtu klasických fotovoltaických panelov (4-9 ks podľa typu) s prevádzkovým napätím 32 V až 50 V, alebo zodpovedajúci počet iných panelov a spotrebič elektrickej energie napr. bojler.


ikona PozorMaximálne prípustné DC napätie pre vstup zariadenia ECO Solar Boost je 350VDC. Toto napätie nesmie byť v žiadnom prípade prekročené, nakoľko hrozí trvalé poškodenie zariadenia. Na zlyhanie zariadenia v dôsledku nesprávnej dimenzácie pripojeného výkonu panelov sa nevzťahuje záruka!!!

Montáž zariadenia Eco Solar Boost môže vykonávať iba kvalifikovaný elektrotechnik, ktorý spĺňa podmienky podľa § 21 - 24 vyhl. MPSVaR č. 508/2009 Z.z. Neodborný zásah do elektroinštalácie môže mať za následok ohrozenie majetku či zdravia osôb. Za takýto zásah bude osoba niesť ekonomické i trestnoprávne dôsledky.


Dôležitým a veľa krát podceňovaným faktom je napätie FV panelu na prázdno (VOC = Open Circuit Voltage).
Jedná sa o údaj napätia panelu bez záťaže a to pri sile osvitu 1000W/m2 a teplote 25°C.
Ďalším dôležitým a priamo súvisiacim parametrom je Temperature Coefficients of Voc, čiže teplotný koeficient, zvyčajne uvádzaný v -%/°C. Znamená, že pri stúpajúcej teplote nad nominálnu, nám napätie panelu klesá a naopak pri klesajúcej teplote, napätie panelu stúpa.

Vzhľadom na daný fyzikálny jav je nutné pri dimenzovaní fotovoltického systému dodržiavať všeobecnú 20%-tnú rezervu.

zelený štvorček  Príklad 1.

Max. vstupné napätie striedača = 1000VDC
Počítame: 1000VDC / 1,2 = 833VDC (K striedaču je možné pripojiť FV string s max. napätím 833V)

zelený štvorček  Príklad 2.

Max. vstupné napätie MPPT regulátora = 100VDC
Počítame: 100VDC / 1,2 = 83,3VDC (K regulátoru je možné pripojiť FV string s max. napätím 83,3V)

zelený štvorček  Príklad 3.

Max. vstupné napätie regulátora/meniča Eco Solar Boost = 350VDC
Počítame: 350VDC / 1,2 = 291,7VDC (K regulátoru/meniču Eco Solar Boost je možné pripojiť FV string s max. napätím 291,7V)


zelený štvorček  ECO Solar Boost

ECO Solar Boost MPPT-4000 4kW GRID a jeho výhody:

  • Kompatibilita s fotovoltaickými panelmi s výkonom až 4 000 W
  • AC vstup pre záložné napájanie zo siete
  • Jednoduché pripojenie
  • Premena jednosmerného prúdu na striedavý
  • Nízka spotreba energie

Jednosmerný prúd generovaný panelmi, ktorý nie je možné použiť priamo na napájanie vykurovacích zariadení sa v meniči transformuje na striedavý prúd, ktorým je možné napájať bežné AC spotrebiče ohmického charakteru. Na zariadení je AC vstup pomocou ktorého pripojíte regulátor k sieťovému napätiu. V prípade, že je slnečné žiarenie nedostačujúce a solárne panely nedodávajú dosť energie (menej ako 120 V), dôjde k napájaniu zo siete. Teplú vodu si teda pustíte, aj keď je práve zamračené.Maximálny výkon systému je 45 kW.

zelený štvorček  Eco Solar Boost MPPT-4000 GRID schéma
Diagram zapojenia

Táto funkcia umožňuje pripojiť dva vykurovacie zariadenia, napríklad dva bojlery, z ktorých jeden bude vykurovaný prioritne a druhý bojler bude vykurovaný v momente, keď termostat prioritného vypne obvod medzi prioritným bojlerom a meničom. Výkon ohrievača by nemal byť väčší ako 4000 W / 230 V a jeho odpor by nemal byť menší ako 13 Ohm. Pripojenie motorov poškodí zariadenie.

Vďaka implementovanej funkcii MPPT, menič automaticky prispôsobí výkon pre vykurovacie zariadenie a nastaví svoj prevádzkový bod tak, aby energia z fotovoltaických panelov bola maximálna.

Tento systém zabezpečuje ohrev vody v bojleri aj vtedy, keď nie je možné získavať slnečnú energiu z FV panelov.

Nižšie uvedená tabuľka ukazuje, ako vybrať optimálny ohrievač v závislosti od výkonu a napätia FV systému. Výber optimálneho ohrievača zaručuje najvyššiu účinnosť FV systému na ohrev vody.

tabuľky výkonov ohrievača

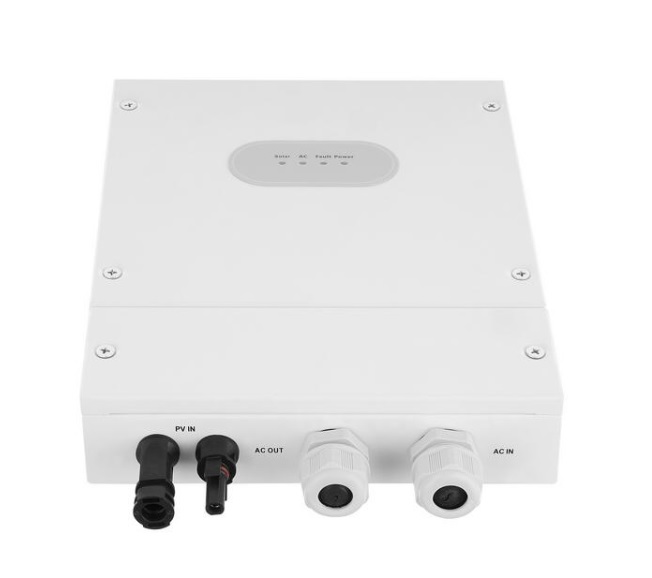

zelený štvorček  Eco Solar Boost LED diódový panel:

Menič je vybavený LED diódovým panelom, ktorý užívateľa informuje o stave, v akom sa menič aktuálne nachádza:

  •  indikácia ohrevu vody z FV panelov (zelená LED)
  •  indikácia ohrevu vody zo siete 230V AC (žltá LED)
  •  indikácia chybového stavu, poruchy (červená LED)
  •  indikácia prevádzky (modrá LED)

LED obrazovka meniča

zelený štvorček  Technická špecifikácia

Vstupné napätie [VDC] 160 do 350 (VDC)
Výstupné napätie [VAC] 230 (VAC)
Maximálny výkon 4000 W
Funkcia MPPT Áno
Zapojenie FV panelov Sériové / sériovo-paralelné
Výstupné napätie (VAC) 0 - 260V AC
Prioritný vstup FV panely
Záložný vstup Sieťový 230V AC
Ochrana proti skratu na vstupe Áno
Tepelná ochrana Áno
Typ záťaže odporová s bimetal. termostatom
Pracovná teplota -25 ° C ~ + 55 ° C
Účinnosť > 99%
Chladenie Pasívne
Pripojenie vstupu DC MC4
Pripojenie výstupu AC skrutkovacia svorka
Materiál krytu Hliník + kov
Stupeň ochrany (IP) IP65
Rozmery (mm) 250 x 155 x 80
Hmotnosť (kg) 3 kg
Kód produktu 5903699340943
Parametre
Záruka 3 roky
Fázy 1
MPPT 1
Typ meniča Off-grid menič
Výkon meniča 4 kW
Výrobca AZO Digital
Trieda ochrany IP65
