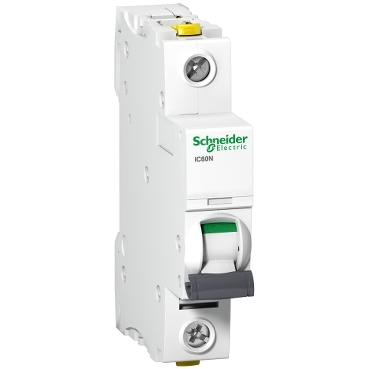

Istič Schneider iC60N 1p B16 6kA

Schneider iC60N - 1p - 16A - char. B

Jednopólový AC modulárny istič, rad Acti 9

Technické údaje

• Počet pólov: 1

• Menovitý prúd [In]: 16 A

• Charakteristika vypínania: Typ B

• Typ siete: AC aj DC

• Typ spúšťacej jednotky: Nadprúdová a skratová

Vypínacia schopnosť

• 6 000 A pri 230 V AC (EN/IEC 60898-1)
• 10 kA pri ≤72 V DC (EN/IEC 60947-2)
• 15 kA pri 12–60 V DC (EN/IEC 60947-2)
• 10 kA pri 220–240 V AC (EN/IEC 60947-2)
• 20 kA pri 100–133 V AC (EN/IEC 60947-2)
• 36 kA pri 12–60 V AC (EN/IEC 60947-2)

• Schopnosť bezpečného odpojenia

Zariadenie spĺňa požiadavky EN 60898-1 / IEC 60898-1 a EN/IEC 60947-2

Normy a štandardy

• EN 60898-1
• IEC 60898-1
• EN 60947-2
• IEC 60947-2

Doplnkové parametre

• Menovitá prevádzková vypínacia schopnosť [Ics]:

• 27 kA (75 %) – 12…60 V AC
• 7,5 kA (75 %) – 220…240 V AC
• 15 kA (75 %) – 100…133 V AC
• 6 000 A (100 %) – 230 V AC podľa EN/IEC 60898-1
• 10 kA (100 %) – 72 V DC
• 15 kA (100 %) – 12…60 V DC

Izolačné parametre

• Menovité izolačné napätie [Ui]: 500 V AC
• Impulzné výdržné napätie [Uimp]: 6 kV

Konštrukčné vlastnosti

• Signalizácia stavu kontaktov: Áno
• Miestna signalizácia: Vypnutie poruchou
• Montáž: Na DIN lištu (šírka modulu: 18 mm)
• Počet modulov (9 mm rozteč): 2

Rozmery a hmotnosť

• Výška: 91 mm
• Šírka: 18 mm
• Hĺbka: 78,5 mm
• Čistá hmotnosť: 0,125 kg

Pripojenie a montáž

• Typ svoriek: Dvojité (horné alebo dolné)
• Prierez vodiča – pevný: 1…25 mm²
• Prierez vodiča – flexibilný: 1…16 mm²
• Dĺžka odizolovania vodiča: 14 mm
• Uťahovací moment: 2 N·m

Ochranné vlastnosti

• Stupeň krytia IP: IP20 (EN/IEC 60529)
• Prevádzková teplota: −35 až +70 °C
• Skladovacia teplota: −40 až +85 °C
• Záruka: 18 mesiacov
