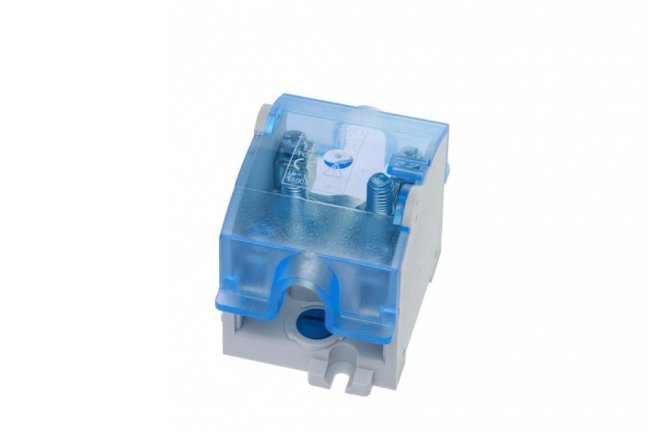

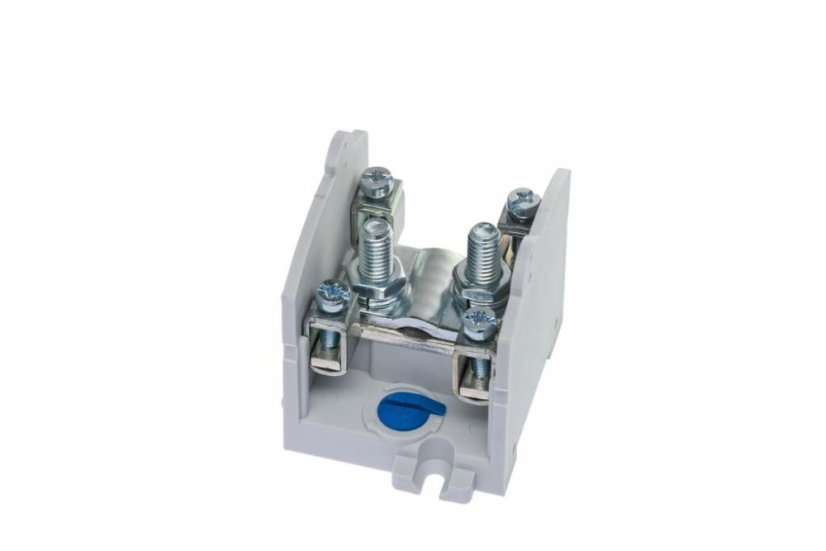

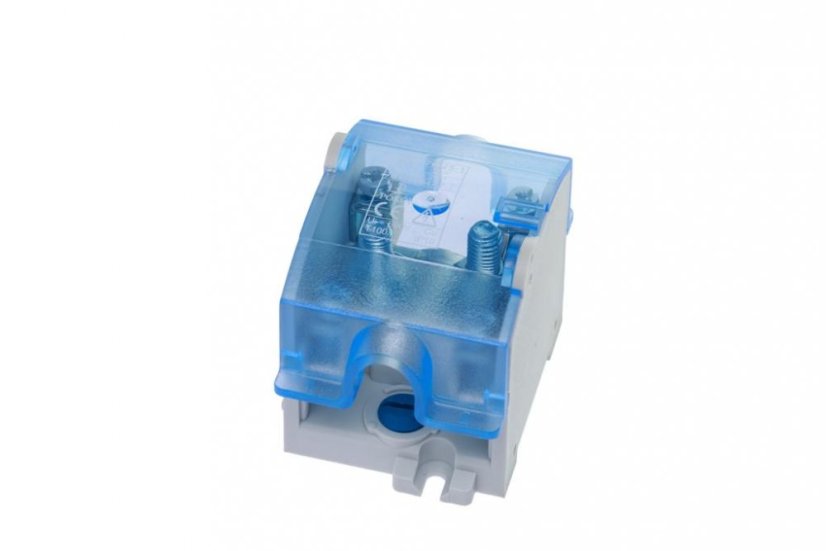

Krytá stúpacia svorka OBL 70/25-1
Charakteristika
Svorky sú určené pre montáž na DIN lištu. Slúžia k oddeleniu menších vodičov od hlavného stúpacieho vedenia.
- Hlavný (stúpací) vodič nie je potrebné prerušiť
- Svorky umožňujú pripojenie pevných alebo lankových medených (Cu) vodičov
- Svorky je možné radiť vedľa seba. Všetky stúpacie svorky OBL sú plombovateľné
Technické údaje
- Počet pólov: 1
- Počet svoriek: 5
- Prierez vstupných vodičov: 1 x (16 - 70 mm²)
- Prierez výstupných vodičov: 4 x (4 - 25 mm²)
- Povolený materiál vodičov: Cu (meď)
- Menovité napätie: 690 V
- Menovitý prúd: vstup: 192 A / výstup: 101 A
- Rozmer: 65 x 53 x 77 mm
- Farba: šedá, modrá
Parametre
Výrobca | POKOJ |
---|
Na stiahnutie
Datasheet_OBL 7025-1.pdf (pdf, 8.2 MB)
Certifikát ISO_OBL 7025-1_PL.pdf (pdf, 65.4 kB)
Vyhlásenie o zhode_OBL 7025-1_PL.pdf (pdf, 282 kB)
