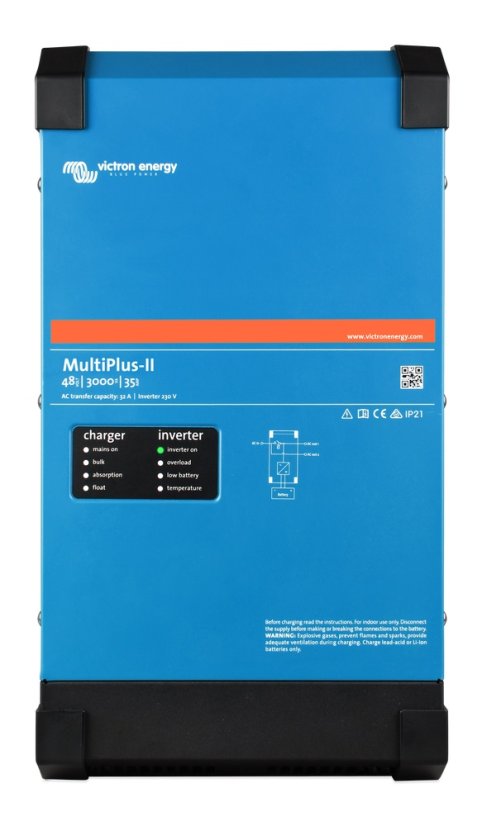

Menič/nabíjač Victron Energy MultiPlus-II 48V/3000VA/35A-32A

-2%
62 bodov do vernostného systému

DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom viac

Výrobca: Victron Energy Kód produktu: PMP482305010 Doprava a platba Hmotnosť: 18 kg

Pôvodná cena 636,48 €. Ušetríte 2% (12,73 €) 623,75 € s DPH

Na objednávku do 4 dní
ks

Potrebujete poradiť?

Poraďte sa s odborníkom

DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom viac

Výrobca: Victron Energy Kód produktu: PMP482305010 Doprava a platba Hmotnosť: 18 kg

Menič/nabíjač Victron Energy MultiPlus-II Logo Victron Energy

48V/3000VA/35A-32A

zelený štvorček   MultiPlus-II kombinuje funkcie MlutiPlus a MultiGrid

Má všetky funkcie jednotky MultiPlus a naviac s možnosťou pripojenia externého prúdového čidla pre funkciu PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max.32A).
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabraňuje nežiadúcim dodávkam do distribučnej siete v prípade výpadku.

zelený štvorček  ESS: Systémy pre skladovanie energie

MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

zelený štvorček  MultiPlus-II, 2 v 1

ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rada funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

zelený štvorček  Jeden AC vstup

MultiPlus-II je vybavený jedným AC vstup pre pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

zelený štvorček  Dva AC výstupy

MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je vtedy možno pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.

zelený štvorček  Štyry fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie

Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Software riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohoto, MultiPlis-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických a lítiových batérií.

zelený štvorček  Prakticky neobmedzený výkon vďaka paralelnej prevádzke

6 jednotiek, MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.

zelený štvorček  Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne riadených jednotiek môže otvoriť jednu fázu. Trojfázový systém tak môže byť zostavený až z 18 jednotiek so súhrnným trvalým výstupným výkonom 43,2 kW/54 kVA a nabíjacím výkonom 630A.

zelený štvorček  Unikátne vlastnosti funkcie PowerControl a PowerAssist

MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky, alebo generátor. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstupe prichádza spoločná energia z AC zdroja aj z batérie (meniča)

zelený štvorček  Solárna energia

AC prúd môžete mať k dispozícií aj v prípade výpadku distribučnej siete. MultiPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovými meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac v popise ESS: https://www.victronenergy.com/live/ess:design-installation-manual

zelený štvorček  Konfigurácia systému

  • V prípade jednoduchej napr. UPS inštalácie, ide nastavenie ľahko previesť behom niekoľkých minút pomocou DIP prepínača na MultiPlus-II alebo softwarom VE.Configure 3 a PC.
  • Paralelne a trojfázové aplikácie môžu byť konfigurované pomocou softwaru VE.Bus Quick Configure (do 3 jednotiek) alebo zložitejšie systémy pomocou softwaru VE.Bus System Configurator (nad 3 jednotky) a PC.
  • Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možne konfigurovať pomocou softwaru VE. Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
  • MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celú radu doplnkových funkcií.
  • Základný software VE.Configure 3 ale aj ostaté softwary pre možnosť konfigurácie si môžete zadarmo stiahnuť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads/software . Pre uvedené softwary budete potrebovať PC komunikačný kábel rozhranie MK3-USB.

zelený štvorček  Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovoľného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM:  https://vrm.victronenergy.com/landingpage
Prístup môže byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné systémy. Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozícii
 možnosť monitoringu a konfiguráciu systému odkiaľkoľvek na svete:
Color Control GX
Venus GX
V kombinácií s ColorControl GX alebo VenusGX zaisťujete počítanie stavu nabitia batérií v percentách (SOC)

zelený štvorček  MultiPlus-II ponúka veľa variánt prevádzky a je schopný ponúknuť riešenie pre množstvo užívateľských požiadaviek.


TU uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus s externým digitálnym multifunkčným panelom (voliteľné).

Určené do systémov, kde nie je vždy dostupná sieť (typické karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použiť prúdové čidlo u AC-out2, ktoré je mimo MultiPlus-II. Spotrebiče na AC-out2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

Diagram MGII_2

2. Koncepcia hybridného solárneho systému ESS (EnergyStorage System)

DC coupling koncepcia s použitím solárneho regulátora. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltiky a/alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC-out2 sú tiež napájané prednostne z fotovoltiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nazálohované spotrebiče). Fotovoltika pri výpadku siete vyrába energiu.

Diagram MGII_3

3. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a pri použití prúdového čidla. Systém podobný predchádzajúcemu systému ale s tým rozdielom, že nazálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltika pri výpadku siete vyrába energiu.

Diagram MGII_4

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

AC-coupling koncepcia s použitím sieťového FV meniča s umiestnením na AC-out1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltika pri výpadku siete vyrába energiu. MultiPlus-II dokáže nabíjať batériu z fotovoltiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

Diagram MGII_5

5. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

AC-coupling koncepcia s použitím sieťového FV meniča s umiestnením na AC-out1 (iba meniče značky Fronius) s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového čidla. Systém podobný predchádzajúcemu systému s tým rozdielom, že nazálohované spotrebiče nie su napojené na AC výstup, ale na AC vstup. Je použité prúdove čidlo (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). fotovoltika pri výpadku siete vyrába energiu. MultiPlu-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

Diagram MGII_6

6. Možný je aj koncept umiestnenia sieťového meniča na AC vstup.

Rovnako je možná aj paralelná topológia, vtedy je MultiPlus-II pripojený k sieti a spotrebičom iba cez AC vstup (AC výstupy nevyužité). Odber energie zo siete a/alebo solárna energia pre dobíjanie batérie a napájanie spotrebičov sa deje iba týmto jediným pripojením.

zelený štvorček - odrážka  Menič/nabíjač Victron Energy MultiPlus-II 48V/3000VA/35A-32A

PowerControl & PowerAssist ÁNO
Transfer switch 32A
Maximálny vstupný AC prúd 32A
INVERTER
Rozsah vstupného DC napätia   38-66V
Výstup

Výstupné napätie: 230VAC ±2%

Frekvencia: 50 Hz ± 0,1% (1)

Konšt. výstupný výkon pri 25°C (3) 3000VA
Konšt. výstupný výkon pri 25°C 2400W
Konšt. výstupný výkon pri 40°C 2200W
Konšt. výstupný výkon pri 65°C 1700W
Maximálny zdanlivý výkon 2500VA
Maximálny výkon 5500W
Max. účinnosť 95 %
Vlastná spotreba bez záťaže 11W
Vlastná spotreba v režime AES 7W
Vlastná spotreba v režime vyhľadávania 2W
AC NABÍJAČ
AC vstup

Rozsah vstupného napätia: 187-265 VAC

Rozsah vstupnej frekvencie: 45 - 65 Hz

Nabíjacie napätie "absorbcia" 57,6V
Nabíjacie napätie "udržiavanie" 55,2V
Storage mode (dlhodobý udržiavací režim) 52,8V
Maximálny nabíjací prúd (4) 35A
Senzor napätia a teploty batérie VE.Bus Smart dongle (optional)
GENERAL
Programovateľný výstup Áno (32 A)
Externý AC senzor prúdu (voliteľné) 50A
Programovateľné relé (5) ÁNO
Ochrana (2) a - g
VE.Bus komunikačný port

Pre paralelný a trojfázový režim, vzdialený monitoring

a systémové integrácie

Univerzálny com.port ÁNO, 2x
Vzdialené ovládanie ON/OFF ÁNO
Rozsah prevádzkovej teploty -40 až + 65 ° C (chladenie pomocou ventilátora)
Vlhkosť (bez kondenzácie) max 95 %
ENCLOSURE
Materiál a Farba oceľ, modrá RAL 5012
Kategória ochrany IP22
Pripojenie batérie Dve skrutky M6
230 V AC pripojenie Skrutkové svorky 13 mm² (6 AWG)
Hmotnosť 18 kg
Rozmery  506x275x147mm
NORMY
Bezpečnosť EN-IEC 60335-1, EN-IEC 60335-2-29,
EN-IEC 62109-1, EN-IEC 62109-2
Emisné normy

EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Nepretržitý zdroj napájania

IEC 62040-1, AS 620401.1

Anti-islanding

VDE-AR-N 4105, TOR-D4, AS/NZS 4777.2,
NRS 097-2-1, UTE C15-712-1, C10/11,
RD 1699-RD 413, G59/3-2, G83/2

1) Možnosť nastavenia do 60 Hz
2) Kľúčové ochrany:
a) skrat na výstupe
b) preťaženie
c) napätie batérie je príliš vysoké
d) napätie batérie je príliš nízke
e) príliš vysoká teplota
f) 230 V na výstupe meniča
g) kolísanie vstupného napätia je príliš vysoké
3) Nelineárna záťaž
4) Okolitá teplota 25°C
5) Programovateľné relé, ktoré môže o.i. byť nastavené
pre všeobecný poplach, DC nízke napätie alebo
funkcia štart / stop pre generátor
AC hodnota: 230 V / 4A
DC hodnota: do 60 VDC / 1A, do 35 VDC / 4A

Parametre
Záruka 5 rokov
Fázy 1
Typ meniča Hybridný menič
Výkon meniča 3,0 kVA
Výrobca Victron Energy
Trieda ochrany IP22
