Menič/nabíjač Victron Energy MultiPlus-II 48V/5000VA/70A-50A

-2%
98 bodov do vernostného systému

DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom viac

Výrobca: Victron Energy Kód produktu: PMP482505010 Doprava a platba Hmotnosť: 29 kg

Pôvodná cena 1 008,78 €. Ušetríte 2% (20,18 €) 988,60 € s DPH

Na sklade < 5 ks
ks

Potrebujete poradiť?

Poraďte sa s odborníkom

DC-AC hybridný menič / nabíjač s čisto sínusovým výstupom viac

Výrobca: Victron Energy Kód produktu: PMP482505010 Doprava a platba Hmotnosť: 29 kg

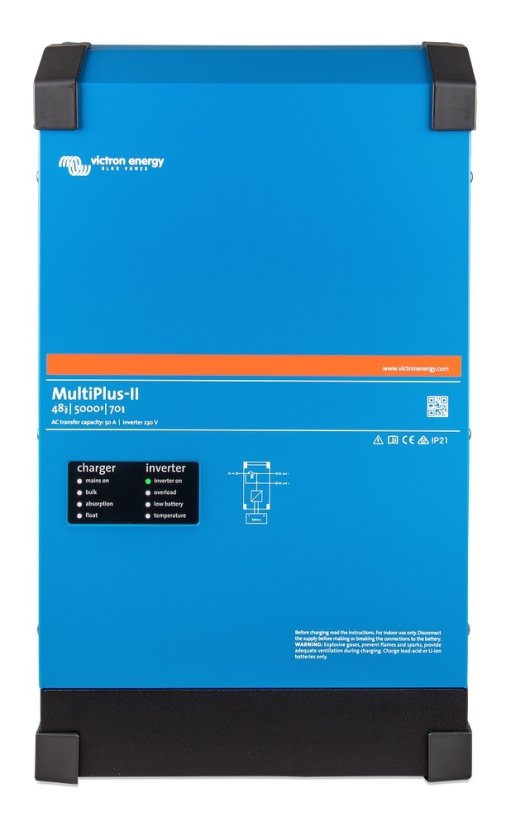

Menič/nabíjač Victron Energy MultiPlus-II  Logo Victron Energy

48V/5000VA/70A-50A

zelený štvorček  MultiPlus-II kombinuje funkcie MlutiPlus a MultiGrid

Má všetky funkcie jednotky MultiPlus a naviac s možnosťou pripojenia externého prúdového čidla pre funkciu PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max.32A).
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabraňuje nežiadúcim dodávkam do distribučnej siete v prípade výpadku.

zelený štvorček  ESS: Systémy pre skladovanie energie

MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

zelený štvorček  MultiPlus-II, 2 v 1

ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rada funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integraciu do rôznych typov systémov.

zelený štvorček  Jeden AC vstup

MultiPlus-II je vybavený jedním AC vstup pre pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

zelený štvorček  Dva AC výstupy

MultiPlusII je vybavený dvoma AC výstupmi. Hlavný AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je vtedy možno pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.

zelený štvorček  Štyry fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie

Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Software riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohoto, MultiPlis-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximalným nabíjacím prúdom 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických a líthiových batérií

zelený štvorček  Prakticky neobmedzený výkon vďaka paralelnej prevádzke

6 jednotiek, MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.

zelený štvorček  Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne riadených jednotiek môže otvoriť jednu fázu. Trojfázový systém tak môže byť zostavný až z 18 jednotiek so súhrným trvalým výstupným výkonom 43,2 kW/54 kVA a nabíjacím výkonom 630A.

zelený štvorček  Unikátne vlastnosti funkcie PowerControl a PowerAssist

MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky, alebo generátor. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstupe prichádza spoločná energia z AC zdroja aj z batérie (meniča)

zelený štvorček  Solárna energia

AC prúd môžete mať k dispozícií aj v prípade výpadku distribučnej siete. MultiPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovími meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac v popise ESS: https://www.victronenergy.com/live/ess:design-installation-manual

zelený štvorček  Konfigurácia systému

  • V prípade jednoduchej napr. UPS inštalácie, ide nastavenie ľahko previesť behom niekoľkých minút pomocou DIP prepínača na MultiPlus-II alebo softwarom VE.Configure 3 a PC.
  • Paralelne a trojfázové aplikácie môžu byť konfigurované pomocou softwaru VE.Bus Quick Configure (do 3 jednotiek) alebo zložitejšie systémy pomocou softwaru VE.Bus System Configurator (nad 3 jednotky) a PC.
  • Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahrňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možne konfigurovať pomocou softwaru VE. Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétné aplikácie).
  • MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celú radu doplnkových funkcií.
  • Základní software VE.Configure 3 ale aj ostaté softwary pre možnosť konfigurácie si môžete zadarmo stiahnúť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads/software . Pre uvedené softwary budete potrebovať PC komunikačný kábel rozhranie MK3-USB.

zelený štvorček  Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovolného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM:  https://vrm.victronenergy.com/landingpage
Prístup može byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné sytémy. Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozící možnosť monitoringu a konfiguráciu systému odkiaľkoľvek na svete:
Color Control GX
Venus GX
V kombinácií s ColorControl GX alebo VenusGX zaisťujete počítanie stavu nabitia batérií v percentách (SOC)

zelený štvorček  MultiPlus-II ponúka veľa variánt prevádzky a je schopný ponúknuť riešenie pre množstvo užívateľských požiadaviek.


 TU uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus s externým digitálnym multifunkčným panelom (voliteľné).

Určené do systémov, kde nie je vždy dostupná sieť (typické karavany,lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC-out2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.

Diagram MGII_1

2. Základná inštalácia jednotky MultiPlus s externým digitálnym multifunkčným panelom (voliteľné).

Určené do systémov, kde nie je vždy dostupná sieť (typické karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použiť prúdové čidlo u AC-out2, ktoré je mimo MultiPlus-II. Spotrebiče na AC-out2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.

Diagram MGII_2

3. Koncepcia hybridného solárneho systému ESS (EnergyStorage System)

DC coupling koncepcia s použitím solárneho regulátora. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC-out2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nazálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu.

Diagram MGII_3

4. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a pri použití prúdového čidla. Systém podobný predchádzajúcemu systému ale s tým rozdielom, že nazálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu.

Diagram MGII_4

5. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

AC-coupling koncepcia s použitím sieťového FV meniča s umiestnením na AC-out1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlu-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

Diagram MGII_5

6. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

AC-coupling koncepcia s použitím sieťového FV meniča s umiestnením na AC-out1 (iba meniče značky Fronius) s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového čidla. Systém podobný predchádzajúcemu systému s tým rozdielom, že nazálohované spotrebiče nie su napojené na AC výstup, ale na AC vstup. Je použité prúdove čidlo (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlu-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.

Diagram MGII_6

7. Možný je aj koncept umiestnenia sieťového meniča na AC vstup.

Rovnako je možná aj paralelná topológia, vtedy je MultiPlus-II pripojený k sieti a spotrebičom iba cez AC vstup (AC výstupy nevyužité). Odber energie zo siete a/alebo solárna energia pre dobíjanie batérie a napájanie spotrebičov sa deje iba týmto jediným pripojením.

Menič/nabíjač Victron Energy MultiPlus-II 48V/5000VA/70A-50A

PowerControl & PowerAssist ÁNO
Transfer switch 50A
Maximálny vstupný AC prúd 50A
INVERTER
Rozsah vstupného DC napätia   38-66V
Výstup

Výstupné napätie: 230VAC ±2%

Frekvencia: 50 Hz ± 0,1% (1)

Konšt. výstupný výkon pri 25°C (3) 5000VA
Konšt. výstupný výkon pri 25°C 4000W
Konšt. výstupný výkon pri 40°C 3700W
Konšt. výstupný výkon pri 65°C 3000W
Maximálny zdanlivý výkon 4000VA
Maximálny výkon 9000W
Max. účinnosť 96 %
Vlastná spotreba bez záťaže 18W
Vlastná spotreba v režime AES 12W
Vlastná spotreba v režime vyhľadávania 2W
AC NABÍJAČ
AC vstup

Rozsah vstupného napätia: 187-265 VAC

Rozsah vstupnej frekvencie: 45 - 65 Hz

Nabíjacie napätie "absorbcia" 57,6V
Nabíjacie napätie "udržiavanie" 55,2V
Storage mode (dlhodobý udržiavací režim) 52,8V
Maximálny nabíjací prúd (4) 70A
Senzor napätia a teploty batérie VE.Bus Smart dongle (optional)
GENERAL
Programovateľný výstup Áno (32 A)
Externý AC senzor prúdu (voliteľné) 100A
Programovateľné relé (5) ÁNO
Ochrana (2) a - g
VE.Bus komunikačný port

Pre paralelný a trojfázový režim, vzdialený monitoring

a systemové integrácie

Univerálny com.port ÁNO, 2x
Vzdialené ovládanie ON/OFF ÁNO
Rozsah prevádzkovej teploty -40 až + 65 ° C (chladenie pomocou ventilátora)
Vlhkosť (bez kondenzácie) max 95%
ENCLOSURE
Materiál a Farba oceľ, modrá RAL 5012
Kategória ochrany IP22

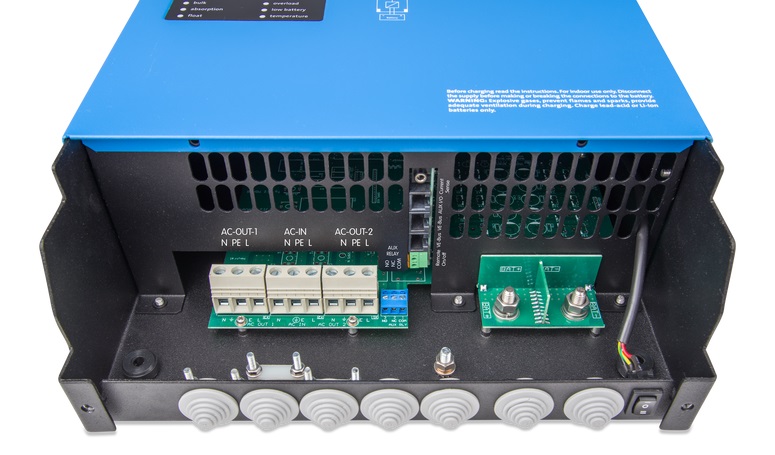

Pripojenie batérie Dve skrutky M6
230 V AC pripojenie Skrutkové svorky 13 mm² (6 AWG)
Hmotnosť 29kg
Rozmery  560x320x141mm
NORMY
Bezpečnosť EN-IEC 60335-1, EN-IEC 60335-2-29,
EN-IEC 62109-1, EN-IEC 62109-2
Emisné normy

EN 55014-1, EN 55014-2
EN-IEC 61000-3-2, EN-IEC 61000-3-3
IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3

Nepretržitý zdroj napájania

IEC 62040-1, AS 620401.1

Anti-islanding

VDE-AR-N 4105, TOR-D4, AS/NZS 4777.2,
NRS 097-2-1, UTE C15-712-1, C10/11,
RD 1699-RD 413, G59/3-2, G83/2

1) Môžnosť nastavenia do 60 Hz
2) Kľúčové ochrany:
a) skrat na výstupe
b) preťaženie
c) napätie batérie je príliš vysoké
d) napätie batérie je príliš nízke
e) príliš vysoká teplota
f) 230 V na výstupe meniča
g) kolísanie vstupného napätia je príliš vysoké
3) Nelineárna záťaž
4) Okolitá teplota 25°C
5) Programovateľné relé, ktoré môže o.i. byť nastavené
pre všeobecný poplach, DC nízke napätie alebo
funkcia štart / stop pre generátor
AC hodnota: 230 V / 4A
DC hodnota: do 60 VDC / 1A, do 35 VDC / 4A



Parametre
Záruka 5 rokov
Fázy 1
Typ meniča Hybridný menič
Výkon meniča 5,0 kVA
Výrobca Victron Energy
Trieda ochrany IP22
