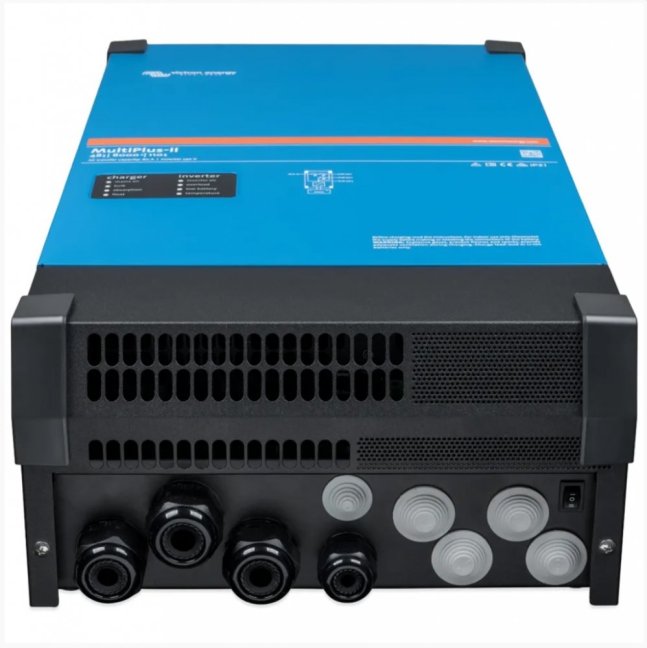

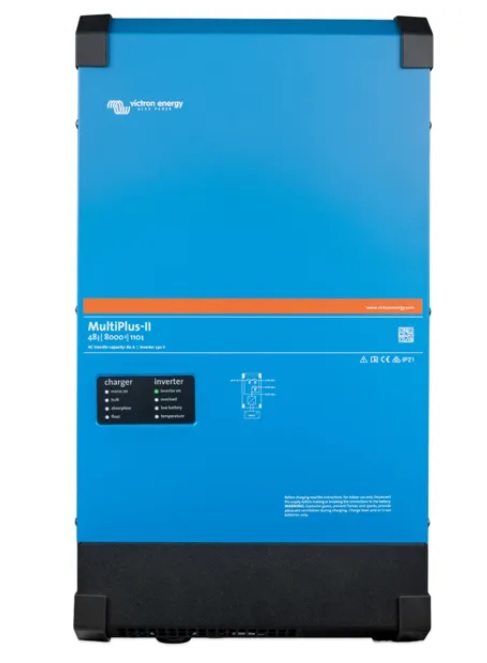

Menič/nabíjač Victron Energy MultiPlus-II 48V/8000VA/110A-100A 230V

Menič/nabíjač Victron Energy MultiPlus-II

48V/8000VA/110A-100A

MultiPlus-II kombinuje funkcie MlutiPlus a MultiGrid

Má všetky funkcie jednotky MultiPlus a naviac s možnosťou pripojenia externého prúdového čidla pre funkciu PowerControl a PowerAssist s optimalizáciou vlastnej spotreby (max.32A).
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabraňuje nežiadúcim dodávkam do distribučnej siete v prípade výpadku.

ESS: Systémy pre skladovanie energie

MultiPlus-II je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi

MultiPlus-II, 2 v 1

ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rada funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integraciu do rôznych typov systémov.

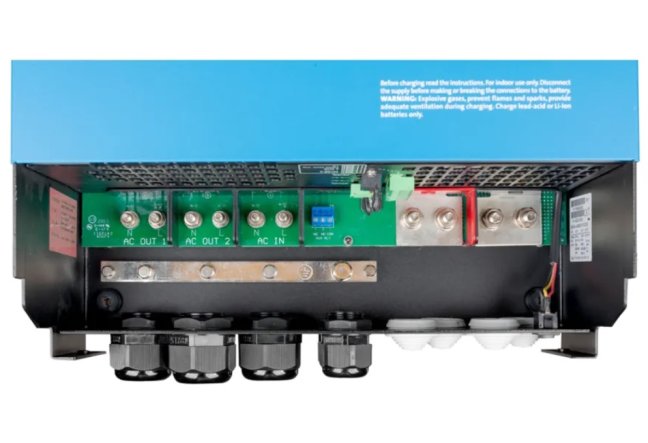

Jeden AC vstup

MultiPlus-II je vybavený jedním AC vstup pre pripojenie distribučnej siete alebo napr. generátora. Pokiaľ sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy

MultiPlus-II je vybavený dvoma AC výstupmi. Hlavný AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčný iba vtedy, keď je k dispozícii AC vstup (distribučná sieť/generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je vtedy možno pripojiť k tomuto výstupu a tá bude napájaná iba z AC zdroja.

Štyry fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie

Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Software riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie a pridáva štvrtú fázu dobíjania - udržiavacie nabíjanie. Okrem tohoto, MultiPlis-II môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjania určeného napr. pre štartovacie batérie generátora s maximalným nabíjacím prúdom 4 A. MultiPlus-II je určený pre nabíjanie všetkých typov olovených, alkalických a líthiových batérií.

Prakticky neobmedzený výkon vďaka paralelnej prevádzke

Až 6 jednotiek, MultiPlus-II môže pracovať paralelne k dosiahnutiu vyššieho výkonu.

Trojfázová prevádzka

Tri jednotky rovnakého typu môžu byť nakonfigurované pre trojfázovú prevádzku s fázovým posunom. Ale to nie je všetko, až 6 paralelne riadených jednotiek môže otvoriť jednu fázu. Trojfázový systém tak môže byť zostavný až z 18 jednotiek so súhrným trvalým výstupným výkonom 43,2 kW/54 kVA a nabíjacím výkonom 630A.

Unikátne vlastnosti funkcie PowerControl a PowerAssist

MultiPlus-II zamedzí preťaženiu výkonovo obmedzeného AC zdroja napr. prúdovo obmedzené el. prípojky, alebo generátor. Pokiaľ by malo dôjsť veľkým odberom k preťaženiu vstupného AC zdroja, bude v prvom kroku automaticky znížený nabíjací prúd do batérie (PowerControl). Energia pre nabíjanie je presunutá pre napájanie AC spotrebičov. V druhom kroku dochádza k posilneniu vstupného AC zdroja prúdom odoberaným z batérie (PowerAssist). Na AC výstupe prichádza spoločná energia z AC zdroja aj z batérie (meniča)

Solárna energia

AC prúd môžete mať k dispozícií aj v prípade výpadku distribučnej siete. MultiPlus-II môže byť použitý ako v off-grid (ostrovných) systémoch, tak vo fotovoltaických systémoch trvalo pripojených k distribučnej sieti. MultiPlus-II nie je vybavený vstupom pre FV pole, je ale predurčený k spolupráci s MPPT regulátormi (DC coupling systémy) alebo sieťovími meničmi (AC coupling systémy) umiestnenými na AC vstupe a/alebo AC výstupe. Viac v popise ESS: https://www.victronenergy.com/live/ess:design-installation-manual

Konfigurácia systému

• V prípade jednoduchej napr. UPS inštalácie, ide nastavenie ľahko previesť behom niekoľkých minút pomocou DIP prepínača na MultiPlus-II alebo softwarom VE.Configure 3 a PC.
• Paralelne a trojfázové aplikácie môžu byť konfigurované pomocou softwaru VE.Bus Quick Configure (do 3 jednotiek) alebo zložitejšie systémy pomocou softwaru VE.Bus System Configurator (nad 3 jednotky) a PC.
• Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahrňajú sieťové striedače a/alebo solárne MPPT nabíjače, je možne konfigurovať pomocou softwaru VE. Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétné aplikácie).

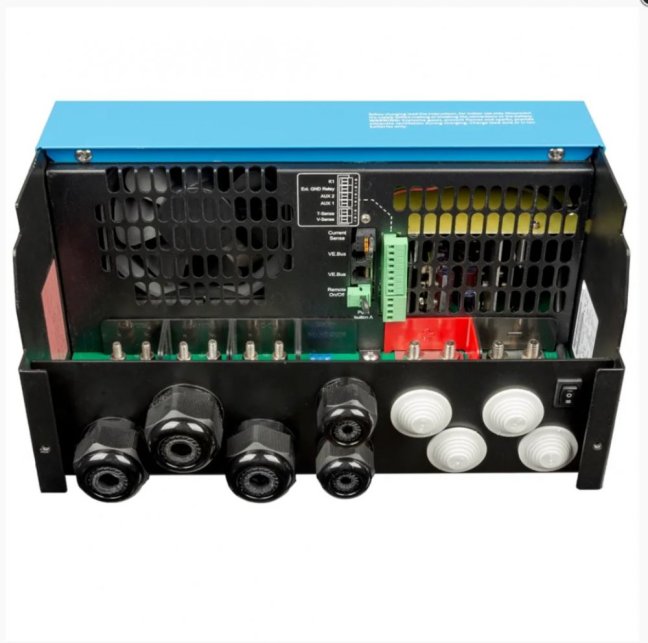

• MultiPlus-II disponuje niekoľkými programovateľnými relé a pomocnými kontaktmi pre celú radu doplnkových funkcií.
• Základní software VE.Configure 3 ale aj ostaté softwary pre možnosť konfigurácie si môžete zadarmo stiahnúť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads/software . Pre uvedené softwary budete potrebovať PC komunikačný kábel rozhranie MK3-USB.

Vzdialený monitoring a konfigurácia systémov

Sledujte a ovládajte svoj systém lokálne alebo vzdialene cez internet z ľubovolného miesta na svete pomocou bezplatnej aplikácie VRM a bezplatného portálu VRM:  https://vrm.victronenergy.com/landingpage
Prístup može byť z telefónu, tabletu, notebooku alebo počítača pre rôzne operačné sytémy. Pre vzdialený prístup potrebujete jeden z nasledujúcich ovládacích panelov a potom máte k dispozící možnosť monitoringu a konfiguráciu systému odkiaľkoľvek na svete:
Color Control GX
Venus GX
V kombinácií s ColorControl GX alebo VenusGX zaisťujete počítanie stavu nabitia batérií v percentách (SOC)

MultiPlus-II ponúka veľa variánt prevádzky a je schopný ponúknuť riešenie pre množstvo užívateľských požiadaviek.

---

TU uvádzame pre predstavu najčastejšie prevádzkové režimy:

1. Základná inštalácia jednotky MultiPlus s externým digitálnym multifunkčným panelom (voliteľné).

Určené do systémov, kde nie je vždy dostupná sieť (typické karavany,lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Spotrebiče na AC-out2 sú napájané iba zo siete, v prípade výpadku siete nie sú napájané.



2. Základná inštalácia jednotky MultiPlus s externým digitálnym multifunkčným panelom (voliteľné).

Určené do systémov, kde nie je vždy dostupná sieť (typické karavany, lode). Režim UPS. Spotrebiče na AC out-1 sú napájané ako zo siete (prednostne), tak z batérie. Použiť prúdové čidlo u AC-out2, ktoré je mimo MultiPlus-II. Spotrebiče na AC-out2 sú napájané prednostne zo siete, v prípade možného prekročenia vstupného AC prúdu sú napájané aj z batérie. Nie sú napájané pri výpadku siete.



3. Koncepcia hybridného solárneho systému ESS (EnergyStorage System)

DC coupling koncepcia s použitím solárneho regulátora. Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je tu energia dostupná a nie je preťažený menič). Spotrebiče na AC-out2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nazálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu.



4. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

DC-coupling koncepcia s použitím MPPT solárneho regulátora s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a pri použití prúdového čidla. Systém podobný predchádzajúcemu systému ale s tým rozdielom, že nazálohované spotrebiče nie sú napojené na AC výstup, ale na AC vstup. Je použité prúdové čidlo (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu.



5. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

AC-coupling koncepcia s použitím sieťového FV meniča s umiestnením na AC-out1 (iba meniče značky Fronius). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlu-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.



6. Koncepcia hybridného solárneho systému ESS (Energy Storage System)

AC-coupling koncepcia s použitím sieťového FV meniča s umiestnením na AC-out1 (iba meniče značky Fronius) s umiestnením nezálohovaných spotrebičov mimo MultiPlus-II a za použitia prúdového čidla. Systém podobný predchádzajúcemu systému s tým rozdielom, že nazálohované spotrebiče nie su napojené na AC výstup, ale na AC vstup. Je použité prúdove čidlo (merací rozsah 0-35A). Spotrebiče na AC out-1 sú napájané prednostne z fotovoltaiky a/alebo batérie, v prípade nedostatku tejto energie alebo preťaženia meniča zo siete. V prípade výpadku siete sú napájané z fotovoltaiky a/alebo batérie (ak je energia dostupná a nie je preťažený menič). Spotrebiče na AC out-2 sú tiež napájané prednostne z fotovoltaiky a/alebo batérie (cez AC vstup), v prípade nedostatku tejto energie alebo preťaženia meniča aj zo siete. V prípade výpadku siete nie sú tieto spotrebiče napájané (nezálohované spotrebiče). Fotovoltaika pri výpadku siete vyrába energiu. MultiPlu-II dokáže nabíjať batériu z fotovoltaiky cez svoj AC výstup a regulovať v prípade potreby (malá spotreba, batéria nabitá) výkon sieťového meniča frekvenčne alebo dátovo.



7. Možný je aj koncept umiestnenia sieťového meniča na AC vstup.

Rovnako je možná aj paralelná topológia, vtedy je MultiPlus-II pripojený k sieti a spotrebičom iba cez AC vstup (AC výstupy nevyužité). Odber energie zo siete a/alebo solárna energia pre dobíjanie batérie a napájanie spotrebičov sa deje iba týmto jediným pripojením.

Menič/nabíjač Victron Energy MultiPlus-II 48V/8000VA/110A-100A
PowerControl & PowerAssist	ÁNO
Transfer switch	100 A
Maximálny vstupný AC prúd	100 A
INVERTER
Rozsah vstupného DC napätia	38-66V
Výstup	Výstupné napätie: 230VAC ±2% Frekvencia: 50 Hz ± 0,1% (1)
Konšt. výstupný výkon pri 25°C (3)	8000VA
Konšt. výstupný výkon pri 25°C	6400W
Konšt. výstupný výkon pri 40°C	5500W
Konšt. výstupný výkon pri 65°C	4000W
Maximálny zdanlivý výkon	8000VA
Maximálny výkon	15000W
Max. účinnosť	95 %
Vlastná spotreba bez záťaže	29W
Vlastná spotreba v režime AES	19W
Vlastná spotreba v režime vyhľadávania	3W
AC NABÍJAČ
AC vstup	Rozsah vstupného napätia: 187-265 VAC Rozsah vstupnej frekvencie: 45 - 65 Hz
Nabíjacie napätie "absorbcia"	57,6V
Nabíjacie napätie "udržiavanie"	55,2V
Storage mode (dlhodobý udržiavací režim)	52,8V
Maximálny nabíjací prúd (4)	110A
Senzor napätia a teploty batérie	VE.Bus Smart dongle (optional)
GENERAL
Programovateľný výstup	Áno (50 A)
Externý AC senzor prúdu (voliteľné)	100A
Programovateľné relé (5)	ÁNO
Ochrana (2)	a - g
VE.Bus komunikačný port	Pre paralelný a trojfázový režim, vzdialený monitoring a systemové integrácie
Univerálny com.port	ÁNO, 2x
Vzdialené ovládanie ON/OFF	ÁNO
Rozsah prevádzkovej teploty	-40 až + 65 ° C (chladenie pomocou ventilátora)
Vlhkosť (bez kondenzácie)	max 95%
ENCLOSURE
Materiál a Farba	oceľ, modrá RAL 5012
Kategória ochrany	IP22
Pripojenie batérie	Štyri skrutky M8
230 V AC pripojenie	Skrutky M6
Hmotnosť	42kg
Rozmery	642x363x206mm
NORMY
Bezpečnosť	EN-IEC 60335-1, EN-IEC 60335-2-29, EN-IEC 62109-1, EN-IEC 62109-2
Emisné normy	EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
Nepretržitý zdroj napájania	IEC 62040-1, AS 620401.1
Anti-islanding	VDE-AR-N 4105, TOR-D4, AS/NZS 4777.2, NRS 097-2-1, UTE C15-712-1, C10/11, RD 1699-RD 413, G59/3-2, G83/2
1) Môžnosť nastavenia do 60 Hz 2) Kľúčové ochrany: a) skrat na výstupe b) preťaženie c) napätie batérie je príliš vysoké d) napätie batérie je príliš nízke e) príliš vysoká teplota f) 230 V na výstupe meniča g) kolísanie vstupného napätia je príliš vysoké 3) Nelineárna záťaž 4) Okolitá teplota 25°C 5) Programovateľné relé, ktoré môže o.i. byť nastavené pre všeobecný poplach, DC nízke napätie alebo funkcia štart / stop pre generátor AC hodnota: 230 V / 4A DC hodnota: do 60 VDC / 1A, do 35 VDC / 4A
