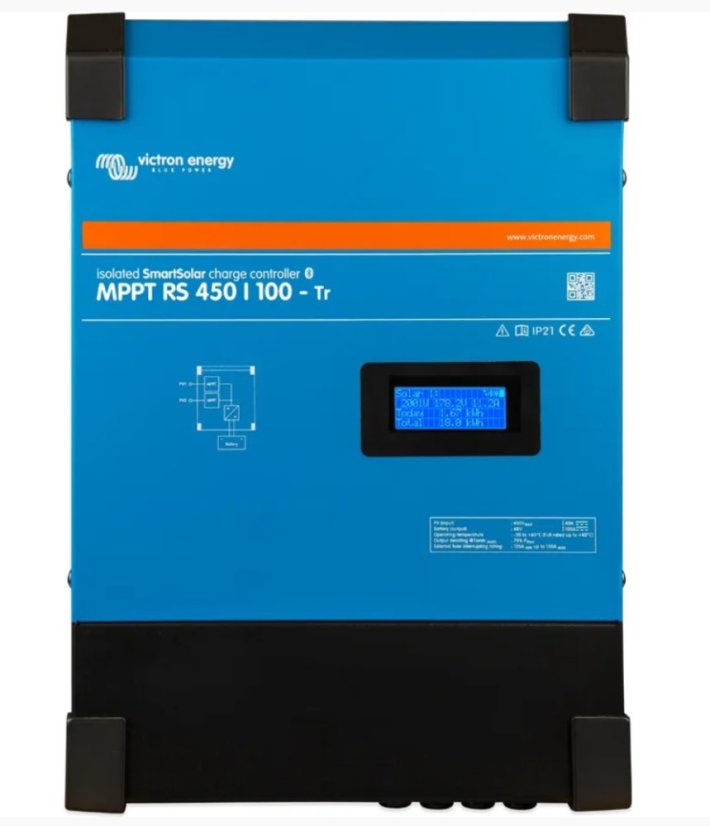

MPPT solárny regulátor Victron Energy SmartSolar RS 450/100-MC4

119 bodov do vernostného systému

Regulátor nabíjania RS 450/100A- MC4 viac

Výrobca: Victron Energy Kód produktu: SCC145110510 Doprava a platba Hmotnosť: 8 kg

1 198,55 € s DPH

Na objednávku do 14 dní
ks

Potrebujete poradiť?

Poraďte sa s odborníkom

Regulátor nabíjania RS 450/100A- MC4 viac

Výrobca: Victron Energy Kód produktu: SCC145110510 Doprava a platba Hmotnosť: 8 kg

MPPT solárny regulátor Victron SmartSolar Energy MC4logo Victron Energy

450/100A-MC4

Na všetky MPPT regulátory poskytuje Victron Energy predĺženú záruku 5 rokov.

Solárne regulátory SmartSolar MC4 RS 450V/100A sú riešením pre systémy s väčším množstvom do série zapojených FV panelov nabíjacích 48V batérie. Tento produkt je ideálny pre veľké ostrovné systémy, ale aj pre systémy pripojené k distribučnej sieti.

Štyri nazávislé FV vstupy pre sledovanie MPPT

Vďaka štyrom nezávislým vstupom môžete pripojiť napr. dve rôzne orientované, alebo rôzne veľké FV pole.

zelený štvorček VE. Direct port

Pre pripojenie k zariadeniu GX, monitoring systému, prenos dát na VRM portál a vzdialené aktualizácie firmwaru.

zelený štvorček VE. Can

Riešenie pre viac solárnych regulátorov v jednom systéme. S funkciou VE.Can môže byť synchronizovaných až 25 jednotiek v jednom FV systéme.

zelený štvorček Ultra-rýchle Maximum Power Point Tracking (MPPT)

MPPT solárny regulátor Victron Energy patrí medzi absolútnu svetovú špičku v tomto obore a ponúka ultra rýchle MPPT sledovanie.

zelený štvorček Vstavané Bluetooth Smart

Monitorovanie a konfiguráciu MPPT regulátoru SmartSolar môžete prevádzkovať prostredníctvom smartphonu alebo tabletu. Môžete monitorovať aktuálne stavy a historické dáta a prevádzkovať nastavenia parametrov pomocou mobilnej aplikácie VictronConnect.

Aplikáciu VictronConnect si môžete zdarma stiahnuť na Google Play, alebo v APP Store.

Pokiaľ chcete prevádzkovať vyššie uvedené pomocou PC, tak máte možnosť použiť pre prepojenie regulátora a PC kábel VE.Direct na USB. Do počítača si iba nainštalujete program Victron Connect.

zelený štvorček Vstavaný displej

Dispej je umiestnený na čelnej strane regulátoru a umožní Vám vizualizovať všetky pevádzkové stavy.

Izolované pripojenie FV pre väčšiu bezpečnosť

Plne galvanické odelenie medzi FV a batériovými prípojkami poskytuje celkovú bezpečnosť systému.

zelený štvorček Monitorovanie izolačného odporu FV pri vyšších napätiach

MPPT RS nepretržite monitoruje FV panely a dokáže detekovať prípadne poruchy, ktoré znižujú izoláciu panelov na nebezpečné úrovne.

zelený štvorček I/O pripojenie

Programovateľné relé, teplotné čidlo, pomocný, digitálny vstup a senzor napätia. Vzdialený vstup môže príjimať signály z Victron BMS.

zelený štvorček Doporučená konfigurácia

  • Pre batérie s napätím 48V.
  • Maximálny DC nabíjací výkon systému 5860W.
  • V prípade prekročenia týchto hodnôt sa regulátor nepoškodí, ale iba automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty.
  • Maximálny vstupný skratový prúd do regulátoru od FV panelov nesmie prekročiť hodnotu 20A na jeden vstup, inak môže dôjsť k trvalému poškodeniu.
  • Maximálne vstupné napätie FV panelov označované ako Voc (napätie na prázdno) nesmie prekročiť hodnotu 450V (cca 360Vmpp), inak môže dôjsť k trvalému poškodeniu - nutné zohľadniť, že klesajúcou teplotou rastie Voc.
  • Rozsah prevádzkového napätia MPPT je 80 - 450V, spúšťacie napätie je 120V.

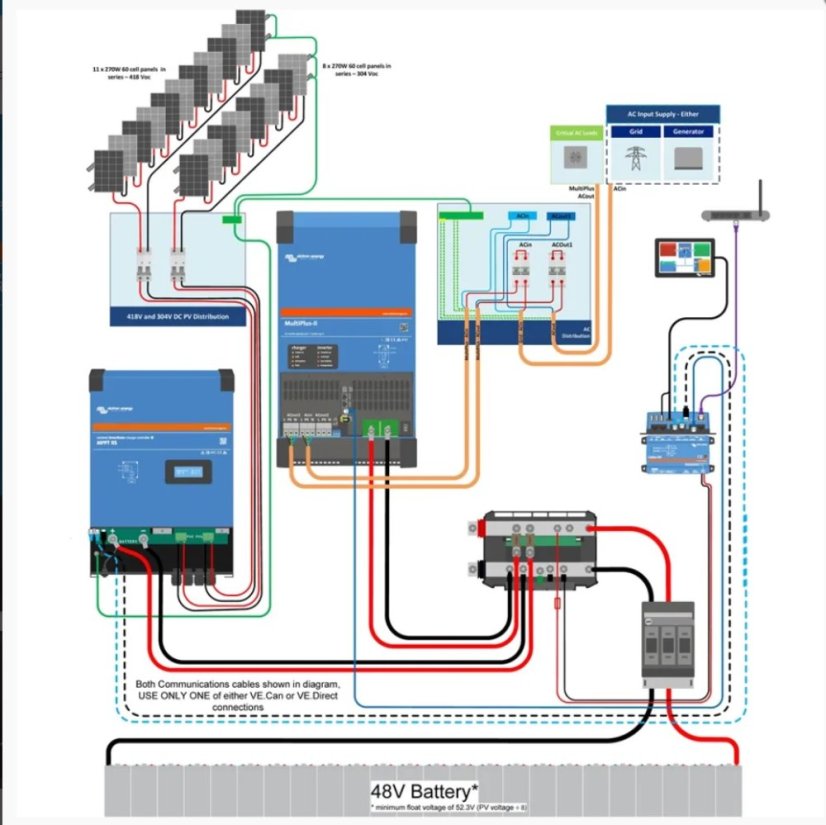

    Schéma zapojenia

online príručka



MPPT solárny regulátor Victron SmartSolar Energy 450/100A-MC4

SOLAR
Max. napätie FV poľa naprázdno (Voc) 450V
Štartovacie napätie 120V
Rozsah MPPT napätia 80 - 450 V (1)
Počet MPPT trackov 4
Maximálny prúd pre každý MPPT vstup 18 A
Maximálny skratový prúd pre každý MPPT vstup (2)  20 A
Maximálna veľkosť FV poľa pre každý MPPt vstup (3) 7200 Wp  (450 V x 20 A)
Stupeň izolačného odporu FV poľa (4) 100 kΩ
NABÍJAČ
Napätie batérie 48V
Nominálny nabíjací prúd 100A
Maximálny nabíjací výkon  5,8 kW at 57,6 V
Rozsah nabíjacieho napätia

Minimum: 36 V

Maximum 62 V

Nabíjacie napätie "absorbtion - absorbcia" predvolené: 57,6 V (nastaviteľné)
Nabíjacie napätie "float - udržiavanie" predvolené: 55,2 V (nastaviteľné)
Nabíjaci algoritmus  viac-stupňový (nastaviteľné)
Senzor teploty batérie súčasťou
Maximálna účinnosť 96%
Vlastná spotreba 15mA
GENERAL
Synchronizovaná paralelná prevádzka Áno, až 25 jednotiek s VE.Can
Programovateľné relé (5) Áno
Ochrany

obrátená polarita FV

skrat na výstupe

prehriatie

Dátová komunikácia VE.Direct port, VE.Can port & Bluetooth (6)
Hlavný port pre analógové/digitálne vstupy Áno, 2x
Diaľkové zapnutie-vypnutie Áno
Rozsah prevádzkových teplôt -40 až + 65 ° C (chladenie pomocou ventilátora)
Vlhkosť (nekondenzujúca) max 95 %
ENCLOSURE
Materiál a farba oceľ, modrá RAL 5012
Kategória ochrany IP21
Pripojenie batérií skrutky M8
Váha 7,9 kg
Rozmery (v x š x h) 440 x 313 x 126 mm
NORMY
Bezpečnosť EN-IEC 62109-1, EN-IEC 62109-2

1) MPPT prevádzkový rozsah je tiež konštruovaný na základe napätia batérie - FV VOC nesmie prekročiť 8 násobok napätia batérie v udržiavacom režime (float)
Napr. pri udržiavacom napätí batérie 52,8 V je maximálne napätie FV VOC 422,4 V.
Viac informácií nájdete v manuály.

2) Vysoký skratový prúd môže poškodiť regulátor, ak FV pole je pripojené v opačnej polarite.

3) Max. 450 Voc výsledok v cca. 360 Vmpp, z toho dôvodu je maximálny FV generátor približne 360 V x 20 A = 7200 Wp

4)  MPPT RS bude testovať dostatočnú odporovú izoláciu medzi PV + a GND a PV- a GND. V prípade nízkeho odporu, jednotka zastaví nabíjanie, zobrazí chybu a odošle chybový signál do zariadenia GX (ak je pripojený) pre zvukovú a e-mailovú notifikáciu.

5) Programovateľné relé, ktoré je možné nastaviť na všeobecný alarm, jednosmerné napätie pod napätím alebo funkciu štart / stop generátora. DC hodnotenie: 4A až 35VDC a 1A až 70VDC

6)
MPPT RS nie je v súčasnosti kompatibilný s VE.Smart Network

Parametre
Záruka 5 rokov
Výrobca Victron Energy
Trieda ochrany IP21
