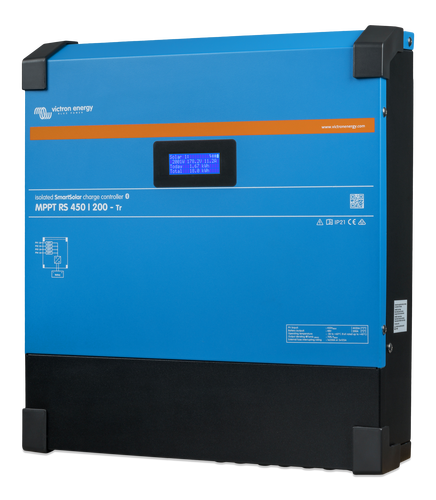

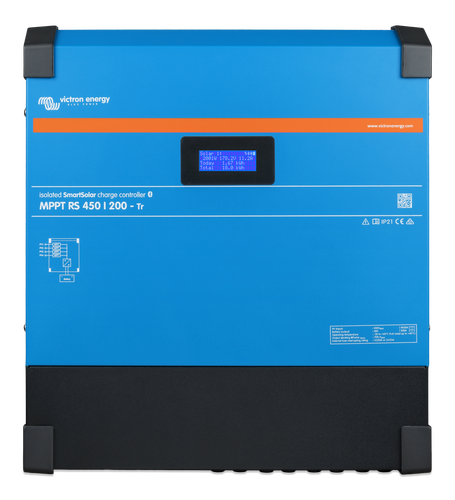

MPPT solárny regulátor Victron Energy SmartSolar RS 450/200-MC4

-2%

Regulátor nabíjania RS 450/200A- MC4 viac

Výrobca: Victron Energy Kód produktu: SCC145120510 Doprava a platba Hmotnosť: 13 kg

Pôvodná cena 2 344,98 €. Ušetríte 2% (46,90 €) 2 298,08 € s DPH

Potrebujete poradiť?

Poraďte sa s odborníkom

Na objednávku do 4 dní
ks

Regulátor nabíjania RS 450/200A- MC4 viac

Výrobca: Victron Energy Kód produktu: SCC145120510 Doprava a platba Hmotnosť: 13 kg

MPPT solárny regulátor Victron SmartSolar Energy MC4

450/200A-MC4

Na všetky MPPT regulátory poskytuje Victron Energy predĺženú záruku 5 rokov.

Solárne regulátory SmartSolar MC4 RS 450V/200A sú riešením pre systémy s väčším množstvom do série zapojených FV panelov nabíjacích 48V batérie. Tento produkt je ideálny pre veľké ostrovné systémy, ale aj pre systémy pripojené k distribučnej sieti.

Štyri nazávislé FV vstupy pre sledovanie MPPT

Vďaka štyrom nezávislým vstupom môžete pripojiť napr. dve rôzne orientované, alebo rôzne veľké FV pole.

 VE. Direct port

Pre pripojenie k zariadeniu GX, monitoring systému, prenos dát na VRM portál a vzdialené aktualizácie firmwaru.

 VE. Can

Riešenie pre viac solárnych regulátorov v jednom systéme. S funkciou VE.Can môže byť synchronizovaných až 25 jednotiek v jednom FV systéme.

 Ultra-rýchle Maximum Power Point Tracking (MPPT)

MPPT solárny regulátor Victron Energy patrí medzi absolútnu svetovú špičku v tomto obore a ponúka ultra rýchle MPPT sledovanie.

 Vstavané Bluetooth Smart

Monitorovanie a konfiguráciu MPPT regulátoru SmartSolar môžete prevádzkovať prostredníctvom smartphonu alebo tabletu. Môžete monitorovať aktuálne stavy a historické dáta a prevádzkovať nastavenia parametrov pomocou mobilnej aplikácie VictronConnect.

Aplikáciu VictronConnect si môžete zdarma stiahnuť na Google Play, alebo v APP Store.

Pokiaľ chcete prevádzkovať vyššie uvedené pomocou PC, tak máte možnosť použiť pre prepojenie regulátora a PC kábel VE.Direct na USB. Do počítača si iba nainštalujete program Victron Connect.

 Vstavaný displej

Dispej je umiestnený na čelnej strane regulátoru a umožní Vám vizualizovať všetky pevádzkové stavy.

Izolované pripojenie FV pre väčšiu bezpečnosť

Plne galvanické odelenie medzi FV a batériovými prípojkami poskytuje celkovú bezpečnosť systému.

 Monitorovanie izolačného odporu FV pri vyšších napätiach

MPPT RS nepretržite monitoruje FV panely a dokáže detekovať prípadne poruchy, ktoré znižujú izoláciu panelov na nebezpečné úrovne.

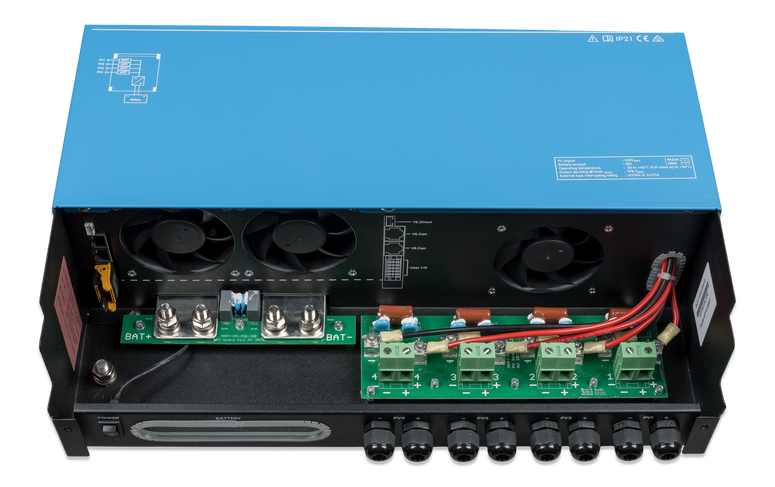

 I/O pripojenie

Programovateľné relé, teplotné čidlo, pomocný, digitálny vstup a senzor napätia. Vzdialený vstup môže príjimať signály z Victron BMS.

 Doporučená konfigurácia

  • Pre batérie s napätím 48V.
  • Maximálny DC nabíjací výkon systému 11500W.
  • V prípade prekročenia týchto hodnôt sa regulátor nepoškodí, ale iba automaticky zredukuje prichádzajúci výkon od panelov na prijateľné hodnoty.
  • Maximálny vstupný skratový prúd do regulátoru od FV panelov nesmie prekročiť hodnotu 20A na jeden vstup, inak môže dôjsť k trvalému poškodeniu.
  • Maximálne vstupné napätie FV panelov označované ako Voc (napätie na prázdno) nesmie prekročiť hodnotu 450V (cca 360Vmpp), inak môže dôjsť k trvalému poškodeniu - nutné zohľadniť, že klesajúcou teplotou rastie Voc.
  • Rozsah prevádzkového napätia MPPT je 80 - 450V, spúšťacie napätie je 120V.






MPPT solárny regulátor Victron SmartSolar Energy 450/200A-MC4

SOLAR
Max. napätie FV poľa naprázdno (Voc) 450V
Štartovacie napätie 120V
Rozsah MPPT napätia 80 - 450 V (1)
Počet MPPT trackov 4
Maximálny prúd pre každý MPPT vstup 18 A
Maximálny skratový prúd pre každý MPPT vstup (2)  20 A
Maximálna veľkosť FV poľa pre každý MPPt vstup (3) 7200 Wp (450 V x 20 A)
Stupeň izolačného odporu FV poľa (4) 100 kΩ
NABÍJAČ
Napätie batérie 48V
Nominálny nabíjací prúd 200A
Maximálny nabíjací výkon  11,5 kW at 57,6 V
Rozsah nabíjacieho napätia

Minimum: 36 V

Maximum 62 V

Nabíjacie napätie "absorbtion - absorbcia" predvolené: 57,6 V (nastaviteľné)
Nabíjacie napätie "float - udržiavanie" predvolené: 55,2 V (nastaviteľné)
Nabíjaci algoritmus  viac-stupňový (nastaviteľné)
Senzor teploty batérie súčasťou
Maximálna účinnosť 96%
Vlastná spotreba 15mA
GENERAL
Synchronizovaná paralelná prevádzka Áno, až 25 jednotiek s VE.Can
Programovateľné relé (5) Áno
Ochrany

obrátená polarita FV

skrat na výstupe

prehriatie

Dátová komunikácia VE.Direct port, VE.Can port & Bluetooth (6)
Hlavný port pre analógové/digitálne vstupy Áno, 2x
Diaľkové zapnutie-vypnutie Áno
Rozsah prevádzkových teplôt -40 až + 65 ° C (chladenie pomocou ventilátora)
Vlhkosť (nekondenzujúca) max 95 %
ENCLOSURE
Materiál a farba oceľ, modrá RAL 5012
Kategória ochrany IP22
Pripojenie batérií skrutky M8
Váha 13,7 kg
Rozmery (v x š x h) 487 x 434 x 146 mm
NORMY
Bezpečnosť EN-IEC 62109-1, EN-IEC 62109-2

1) MPPT prevádzkový rozsah je tiež konštruovaný na základe napätia batérie - FV VOC nesmie prekročiť 8 násobok napätia batérie v udržiavacom režime (float)
Napr. pri udržiavacom napätí batérie 52,8 V je maximálne napätie FV VOC 422,4 V.
Viac informácií nájdete v manuály.

2) Vysoký skratový prúd môže poškodiť regulátor, ak FV pole je pripojené v opačnej polarite.

3) Max. 450 Voc výsledok v cca. 360 Vmpp, z toho dôvodu je maximálny FV generátor približne 360 V x 20 A = 7200 Wp

4)  MPPT RS bude testovať dostatočnú odporovú izoláciu medzi PV + a GND a PV- a GND. V prípade nízkeho odporu, jednotka zastaví nabíjanie, zobrazí chybu a odošle chybový signál do zariadenia GX (ak je pripojený) pre zvukovú a e-mailovú notifikáciu.

5) Programovateľné relé, ktoré je možné nastaviť na všeobecný alarm, jednosmerné napätie pod napätím alebo funkciu štart / stop generátora. DC hodnotenie: 4A až 35VDC a 1A až 70VDC

6)
MPPT RS nie je v súčasnosti kompatibilný s VE.Smart Network



Parametre
Záruka 5 rokov (po registrácii)
Výrobca Victron Energy
