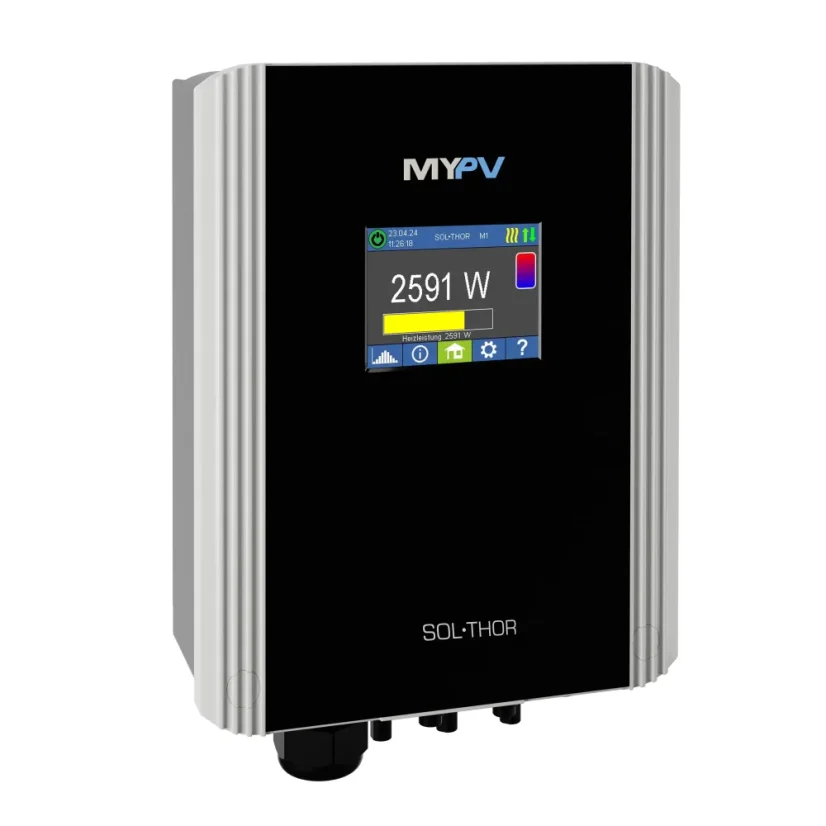

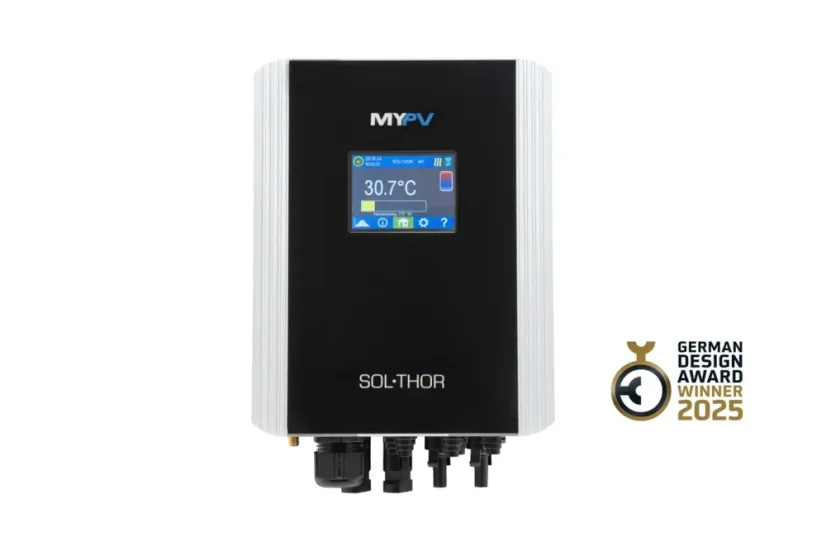

my-PV SOL•THOR 3,6 kW

SOL•THOR

DC power manager pre priamu výrobu tepla z fotovoltického systému.
Využite 100% solárnu energiu pre vlastnú spotrebu.

Výhody

• lineárny výstupný výkon od 0 do 3,6 kW
• škálovateľnosť od 1 do 10 FV modulov
• vstupný prúd až do 26 A
• vstupné napätie 30 až 230 VDC
• vodotesná konštrukcia vhodná na použitie za všetkých poveternostných podmienok, aj pre vonkajšie inštalácie

 Ďalšie výhody

• nevyžaduje sa súhlas prevádzkovateľa distribučnej siete
• možnosť stratifikačného nabíjania s 2 vykurovacími prvkami
• voliteľná záloha teplej vody
• jednoduché ovládanie vďaka displeju
• bezúdržbový vďaka káblom namiesto potrubia
• cenovo dostupnejšie riešenie, než klasický termický ohrev vody
• komunikácia LAN + WLAN + RS485

Výhody oproti solárnym systémom

• jednoduchá inštalácia - iba elektrické káble
• prakticky žiadne straty medzi FV generátorom a zásobníkom tepla
• bezúdržbový, bez pohyblivých častí, bez kontrol proti zamrznutiu
• vyšší výnos z FV modulov pri nižších teplotách
• žiadne problémy so stagnáciou, reštartuje sa automaticky

Aplikácie SOL•THOR

Najjednoduchší spôsob dovybavenia pre ekologické a ekonomické teplo v rodinných domoch, viacgeneračných domoch alebo autonómnych aplikáciách: SOL•THOR lineárne riadi vykurovacie telesá a využíva celý výkon fotovoltických modulov na výrobu tepla. Je možné použiť existujúce vykurovacie telesá, alebo je možné integrovať vykurovacie teleso my-PV do existujúceho zásobníka teplej vody alebo akumulačného zásobníka.

Káble z FV modulov sa zapoja priamo do SOL•THOR pomocou konektorov MC4 a na SOL•THOR sa pripojí nové alebo už nainštalované vykurovacie teleso v zásobníku tepla – tak jednoduché je fotovoltické vykurovanie.

Voliteľne je možné doplnkové vykurovanie elektrickou energiou z verejnej siete – napríklad pri nedostatočnom výkone FV systému z dôvodu nepriaznivého počasia.

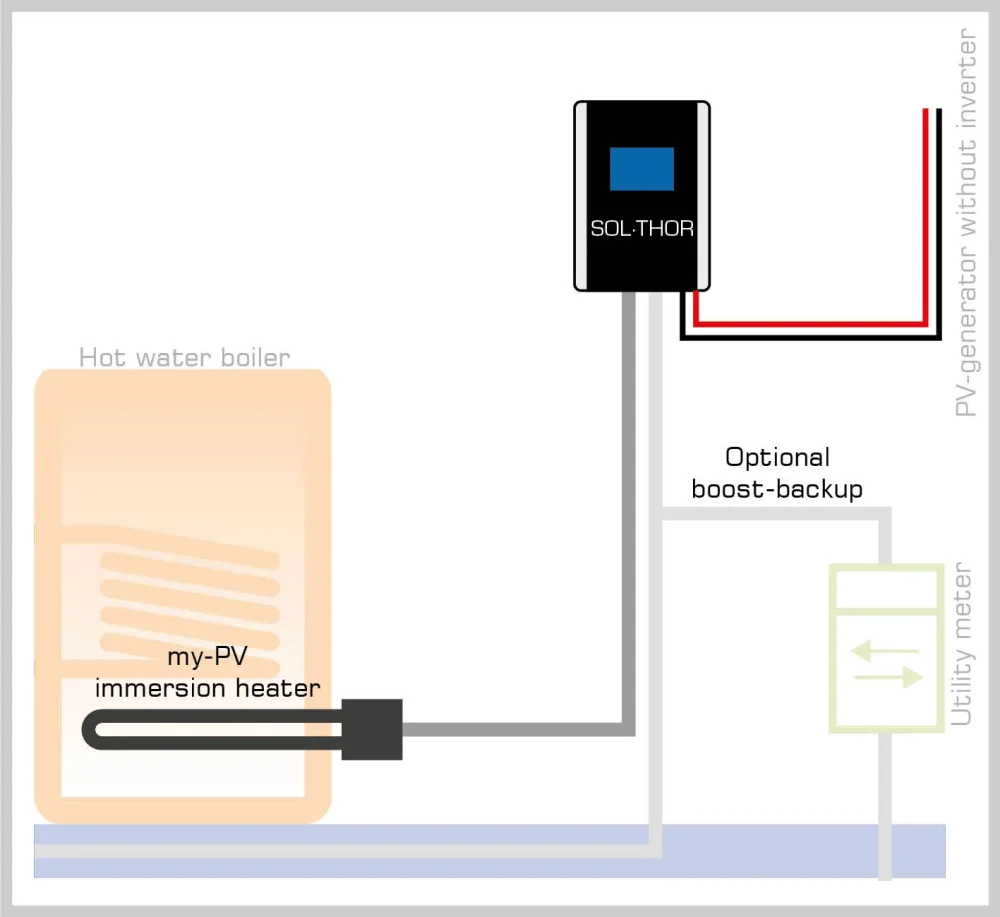

 SOL•THOR s vykurovacím telesom v akumulácii tepla

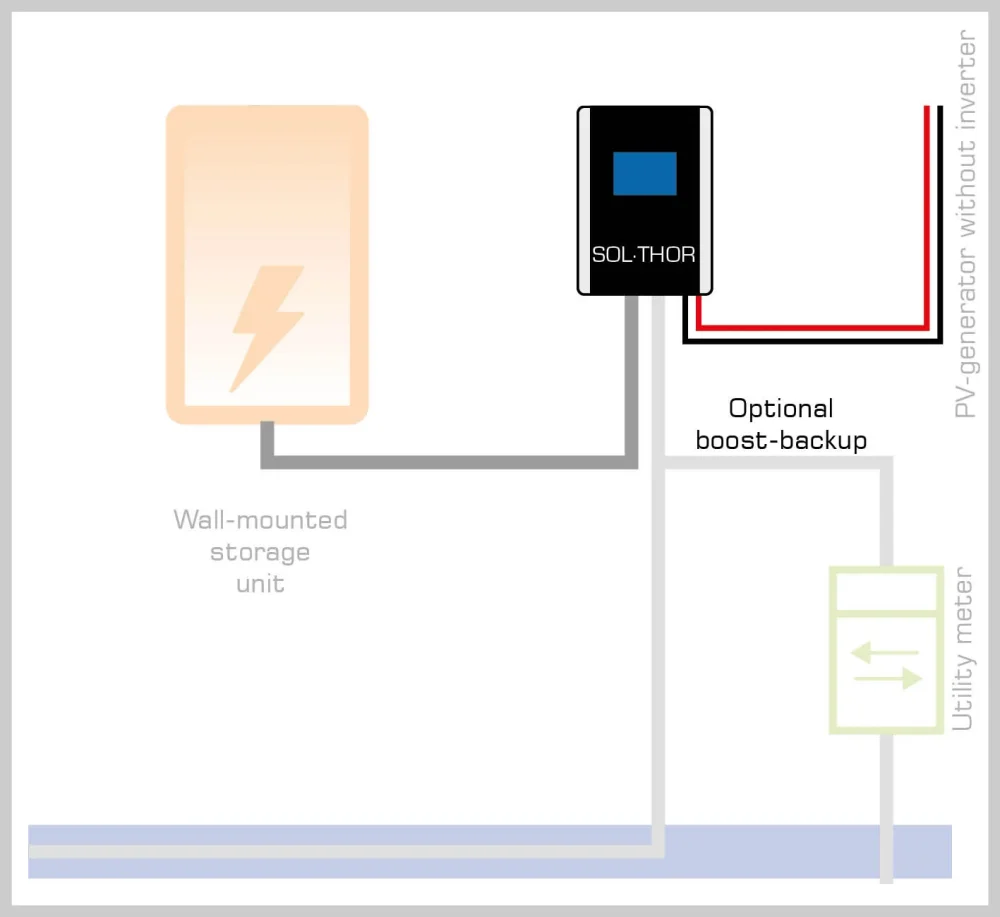

SOL•THOR s elektrickým bojlerom alebo nástenným zásobníkovým ohrievačom

Okrem použitia vykurovacieho telesa my-PV je možné pomocou SOL•THOR ovládať aj bežné elektrické kotly. To znamená, že elektrické kotly sa stávajú kompatibilnými s fotovoltaickými systémami prostredníctvom lineárnej regulácie DC power manažéra my-PV, čím sa maximalizuje tepelný výnos z fotovoltickej energie.

Pre autonómne využitie fotovoltického výkonu na vykurovanie elektrokotlom alebo nástenným zásobníkovým ohrievačom sú káble z FV modulov pripojené priamo k SOL•THOR cez konektory MC4. Na SOL•THOR je napojený klasický elektrokotol a integrované vykurovacie teleso je regulované pomocou výkonového manažéra my-PV DC podľa fotovoltického výkonu.

V dňoch s nedostatočným slnečným žiarením je možné aj voliteľné záložné vykurovanie elektrickou energiou z verejnej siete.

Aký veľký môže byť FV systém?

SOL•THOR je možné flexibilne použiť s FV systémom v rozsahu od 1 do 10 FV modulov -  vhodné aj pre tie najmenšie fotovoltické systémy.

Na rozdiel od ELWA, ktorý je možné použiť so 4 až 8 modulmi, SOL•THOR ponúka väčšiu flexibilitu pre vašu špecifickú aplikáciu so širším škálovaním. Navyše, SOL•THOR sa nedodáva s integrovaným vykurovacím telesom, vďaka čomu je kompatibilný s existujúcimi vykurovacími telesami v zásobníku teplej vody alebo v elektrickom bojleri.

Čo ak nesvieti slnko?

SOL•THOR je vybavený osvedčenou voliteľnou funkciou zálohovania teplej vody: Aj keď nie je dostatok slnečného svetla, horúcu vodu možno ohriať na požadovanú teplotu pomocou energie z verejnej elektrickej siete.

To vám umožní úplne vypnúť konvenčný vykurovací systém v lete, čo zvyšuje životnosť vykurovacieho systému. Riešenie šetrné k životnému prostrediu a navyše - šetrí peniaze.

 Technické údaje

DC strana

Lineárny výstup max.: 0 – 3 600 W, dva výstupy, striedavo nastaviteľné
Vstupné napätie: 30 – 230 VDC (max. napätie naprázdno)
Počet MPP sledovačov: 1
DC vstupy: 2 paralelné, MC4 kompatibilné konektory
Maximálny vstupný prúd: 26 A, prúd limitovaný

AC strana

Maximálny výkon vykurovania: 3 600 W
Vlastná spotreba pri čistej prevádzke na striedavý prúd: približne 2 W
Pripojenie na sieť: Jednofázové, max. 4 mm², 230 V, 45 – 65 Hz
Istenie na strane AC: max. 20 A, charakteristika vypínania B

Všeobecné údaje

Pripojenie záťaže: Svorkovnicové kontakty, jednofázové, max. 4 mm²
Displej: Farebný grafický, dotykový, 2,83 palca
Rozhrania: Ethernet RJ45, WLAN, RS485; PWM-výstup 5 – 5,5 V; Dva bezpotenciálne spínacie výstupy; 4 A (AC alebo SELV); 3 externé teplotné senzory; 5 V napájací výstup
Externý teplotný senzor: Rozmery senzora: 20 x 5 mm; Dĺžka kábla: 5 m; Jeden kus súčasťou balenia
Trieda ochrany: IP 54
Rozmery (Š x V x H): 248,5 x 167,4 x 116,2 mm (vrátane montážneho držiaka)
Hmotnosť: 2,95 kg (vrátane montážneho držiaka)
Prevádzkový teplotný rozsah: -20 °C až 50 °C
Skladovací teplotný rozsah: -20 °C až 70 °C
Montážna poloha: Vertikálna, na stenu
Záruka: 2 roky
Číslo artiklu my-PV: 14-0100
