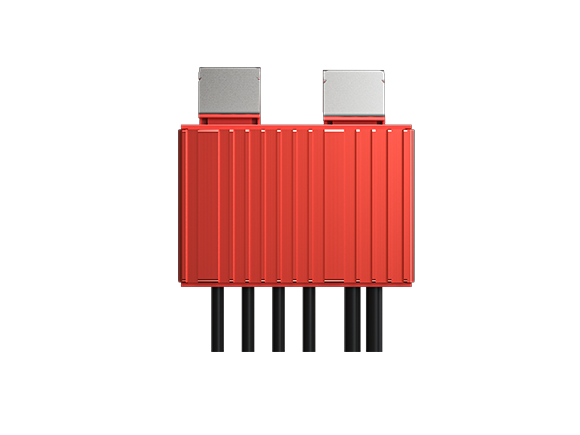

BFS-11
zariadenie pre rýchle vypnutie solárneho systému na úrovni modulu.
Zaisťuje požiarnu bezpečnosť solárnych zariadení tým, že udržuje nepretržitú funkciu rýchleho vypnutia po celú dobu životnosti fotovoltaického systému.

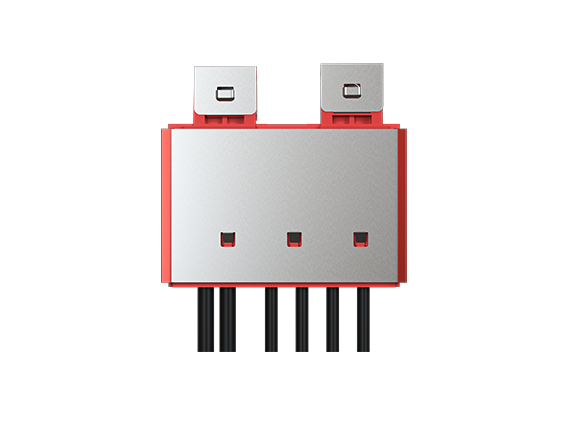

Nový model vylepšný hliníkovým krytom na odvod tepla.
- Odpojovač pre maximálne 2 panely
- Bezpečné zníženie napätia pri aktivácii na 14/28V v závislosti od počtu panelov
- Napäťové zaťaženie až 120V – dvoch panelov v sérii (každý 60V)
- Prúdové zaťaženie až 20A – dvoch panelov v sérii
- Výkonové zaťaženie až 2400W – dvoch panelov v sérii
- Jednoduchá inštalácia
- Záruka 25 rokov
Ako to funguje
Každé zariadenie BFS-11 obsluhuje dva solárne moduly, moduly v sérii idú ako obvykle na striedač.
Núdzové vypínače ponúkajú manuálny spôsob vypnutia solárnych panelov, inštalujú sa na ľahko dostupnom mieste.
Na spustenie operácie rýchleho vypnutia je potrebný núdzový tlačidlový spínač, ktorý je na zemi ľahšie dosiahnuteľný.
Komunikačný kábel na zariadení s rýchlym vypínaním by mal byť zapojený do série a mal by byť zapojený do tlačidlového spínača.
Takže tlačidlový spínač môže ovládať zariadenia na rýchle vypnutie BFS.
Komunikácia, pri ktorej nedochádza k žiadnemu presluchu s meničom alebo zdrojom WIFl.
Kompletné riešenie RSD
- Automatické vypnutie panelov pri zistení teploty v priestore vyššej ako 85°C.
- Automatické vypnutie panelov pri strate AC napájania v spínacej skrinke tlačidiel.
- Hasič môže manuálne vypnúť panely v prípade núdze pomocou tlačidla.
Technické údaje BFS-11
- Max prevádzkové napätia Voc (V dc): 120V
- Max prevádzkový prúd (A dc): 12A
- Max. výstupný výkon (W): 1200 (600W na panel)
- Ochrana: ＞IP68
- Rozsah pracovného napätia (V dc): 12A
- Typ komunikácie: 2x1mm² Signálne káble + konektory
- Dĺžka signálneho kábla: 1800 mm
- Maximálna okolitá teplota vzduchu (°C): 65
- Skladovanie/preprava teplotný rozsah: -30°C až - +65°C
- Rozsah prevádzkovej teploty okolia: -30°C až - +65°C
- Zhoda s normou: EN 62109-1, EN 61000-6
- Dĺžka kábla PV panela: 180 mm
- PV konektory: Staubli MC4 (štandardné), Jinko a QC konektory ako voliteľné príslušenstvo
- Hmotnosť s káblami: 890 g
- Záruka: BFS-11: 25 rokov
Video
| Záruka | 25 rokov |
|---|---|
| Výrobca | ZJBENY |
