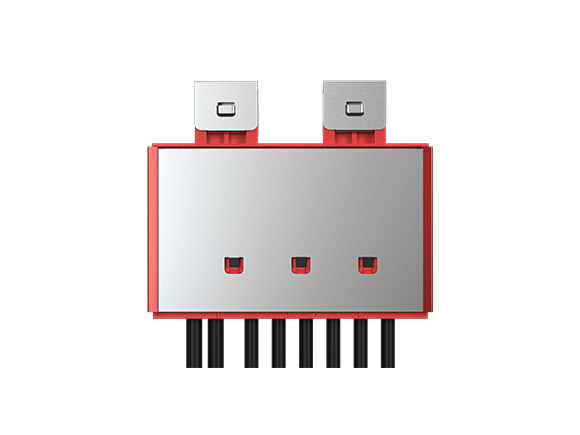

BFS-12
zariadenie pre rýchle vypnutie solárneho systému na úrovni modulu.
Zaisťuje požiarnu bezpečnosť solárnych zariadení tým, že udržuje nepretržitú funkciu rýchleho vypnutia po celú dobu životnosti fotovoltaického systému.

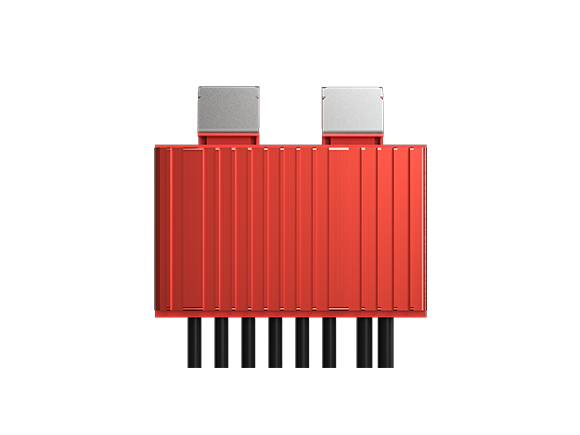

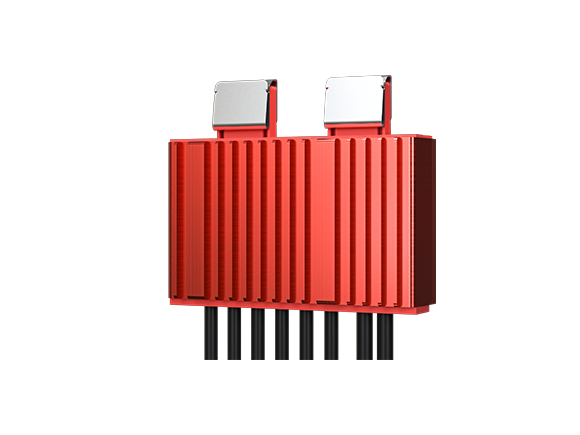

Nový model vylepšný hliníkovým krytom na odvod tepla.
- Odpojovač pre maximálne 4 panely
- Bezpečné zníženie napätia pri aktivácii na 14/28V v závislosti od počtu panelov
- Napäťové zaťaženie až 120V – dvoch panelov v sérii (každý 60V) na jeden vstup
- Prúdové zaťaženie až 18A – dvoch panelov v sérii na jeden vstup
- Výkonové zaťaženie až 4320W – na obidva vstupy
- Jednoduchá inštalácia
- Záruka 25 rokov
Ako to funguje
Núdzové vypínače ponúkajú manuálny spôsob vypnutia solárnych panelov, inštalujú sa na ľahko dostupnom mieste.
Na spustenie operácie rýchleho vypnutia je potrebný núdzový tlačidlový spínač, ktorý je na zemi ľahšie dosiahnuteľný.
Komunikačný kábel na zariadení s rýchlym vypínaním by mal byť zapojený do série a mal by byť zapojený do tlačidlového spínača.
Takže tlačidlový spínač môže ovládať zariadenia na rýchle vypnutie BFS.
Komunikácia, pri ktorej nedochádza k žiadnemu presluchu s meničom alebo zdrojom WIFl.
Kompletné riešenie RSD
- Automatické vypnutie panelov pri zistení teploty v priestore vyššej ako 85°C.
- Automatické vypnutie panelov pri strate AC napájania v spínacej skrinke tlačidiel.
- Hasič môže manuálne vypnúť panely v prípade núdze pomocou tlačidla.
Technické údaje BFS-12
- Maximálne vstupné napätie 240V (vstup 1 + vstup 2)
- Maximálne napätie každého vstupu 120V jeden panel (Voc) alebo 60 V dva panely (Voc)
(Dva panely v sérii) - Maximálny vstupný prúd 18A (Isc)
Maximálny výkon 4320W (vstup 1 + vstup 2) - PV Vstupné a výstupné káble 4.0 mm²（12AWG）
- Káble + konektory MC4
- PV Vstup 1 Dĺžka káblov 180mm
- PV Vstup 2 Dĺžka káblov 300mm
- PV Dĺžka výstupných káblov 1800mm
- Ochrana IP >IP68
- Prevádzková teplota -40 ° C do + 85 ° C
- Okolitá prevádzková teplota -40 ° C do + 55 ° C
- Štandardné dodržiavanie EN 61646; EN 61000,EN 61215 IEC 60716 prievan C（odolný voči NH3）
- PV konektory Staubli MC4 (štandard)
- Voliteľné konektory Jinko
- Záruka 25 rokov
- Napájanie jednosmerným prúdom pre každé RSD
- Rozsah napätia 14V ~ 28V
- Maximálny prúd 15mA
- Maximálny výkon 0.2W
- Napájacie káble (signálne káble) 2 × 0.823 mm² (18AWG) signálové káble + signálové konektory
- Dĺžka napájacích káblov 1800mm
Video
| Záruka | 25 rokov |
|---|---|
| Výrobca | ZJBENY |
