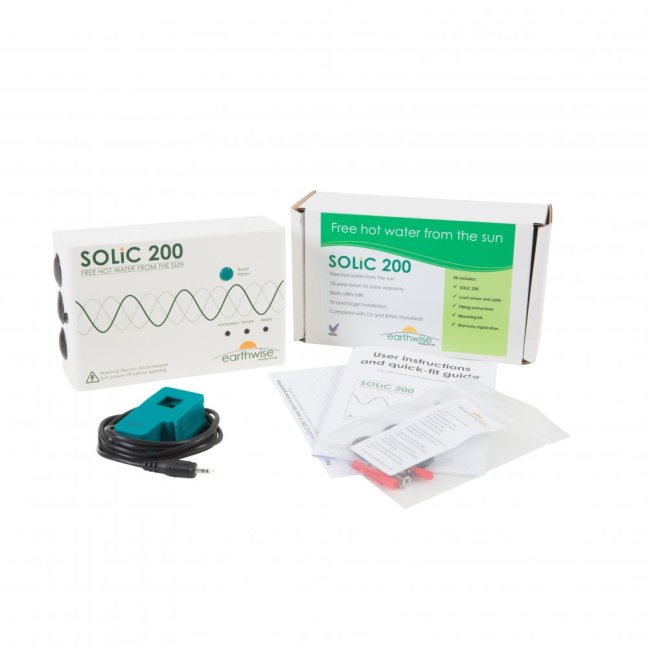

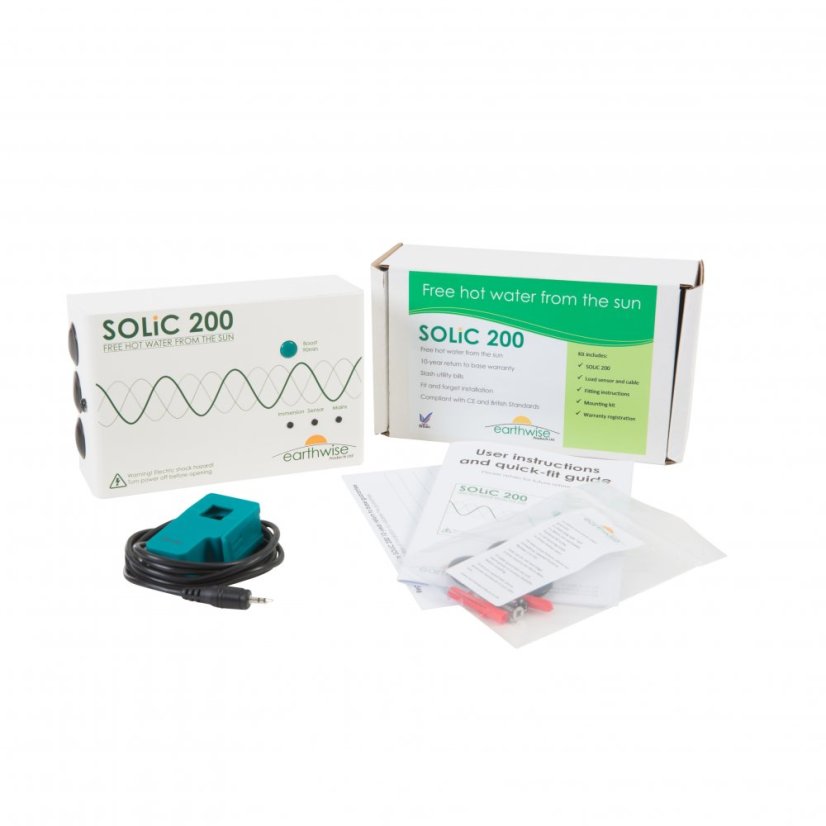

Regulátor prebytkov SOLiC 200



Regulátor prebytkov SOLiC 200

Premieňa energiu generovanú fotovoltaickým systémom na horúcu vodu inteligentným riadením nevyužitej energie do vykurovacieho telesa pred jeho exportom do distribučnej siete.

SOLIiC 200 je bezúdržbové zariadenie

s automatickou prevádzkou a ľahkou inštaláciou, pričom počas roka môže ušetriť stovky eur. SOLiC 200 má 10-ročnú záruku vrátenia. Bol navrhnutý, skonštruovaný a testovaný v Británií podľa najvyšších štandardov CE pre životnosť 25 rokov. Jednotku môže nainštalovať len kvalifikovaný elektrotechnik, pričom inštalácia trvá zvyčajne menej než jednu hodinu a to bez nutnosti inštalačných úprav.

 Jednou z hlavných predností SOLIic 200

hladká spojitá regulácia výkonu bez flikrov a vyšších harmonických, čo výrazne prispieva k stabilite sieti, presnosti regulácie prebytkov a eliminácii negatívnych vplyvov pre spotrebiče.

Zariadenie Solic pre svoju činnosť nepotrebuje žiadne ďalšie komponenty ako napr. SSR relé, predradené istenie pre SSR, meracie transformátory či komunikačné prevodníky na pripojenie k PC, čo nielen že prispieva k nižšej cene a rýchlejšej montáži systému, ale aj k eliminácii chýb pri zapojení a nastavovaní, keďže Solic sa pri prvom spustení sám nakalibruje a následne prechádza do automatickej prevádzky.

Na rozdiel od iných zariadení pre reguláciu prebytkov je možné Solic prevádzkovať vo viacerých režimoch (módoch):

 Mode 1. Prioritná regulácia

(regulátor spína ohmickú záťaž v momente, keď detekuje výkon na výstupe on-grid striedača)

Týmto spôsobom je možné vykurovať napr. el. bojler už pri výkone striedača 10-20W. Po nahriatí, respektíve presiahnutí výkonu špirály je energia využívaná v  domácnosti. Pre domácnosti je tento systém komfortnejší, nakoľko minimalizuje nutnosť doohrevu TÚV z distribučnej siete.

Pozor!!!
Dôležitá informácia: pri malých výkonoch na výstupe striedača, t. j. hlavne ráno/večer môže striedač generovať do siete časť jalového výkonu, ktorý spôsobuje chybnú informáciu o prúde pre regulátor Solic 200. Výsledkom je chybný regulovaný výkon do špirály.

Bezpodmienečne preto doporučujeme zapojenie a prevádzku v režime Mode 2.

 Mode 2. Klasická regulácia prebytkov

(regulátor spína ohmickú záťaž v momente, keď je pokrytá fáza energiou z fv systému a vznikajú prebytky s následným pretečením do distribučnej siete)

Hlavnou prioritou je využitie energie v domácnosti, s následným ohrevom bojleru/kúrenia z prebytkov energie.

 Vlastnosti

• Účinnosť 99,6 %
• Max. výkon 3000W
• Presnosť trackovania viac než 90 %
• Prevádzková teplota 0 až 60 °C
• Funkcia Boost (90 min.)
• Vlastná spotreba len 0,025 W
• Hliníkový obal
• LED signalizácia



 Solic 200 v činnosti so zaťažením približne 1500W.

 Technická špecifikácia:

Nominálne napätie:	230 VAC, sieť jednofázová 50 Hz
Rozsah prevádzkového napätia:	205 - 260VAC
Vlastná spotreba:	0,025 W (pri 230 VAC)
Aktívny prúd:	0,005A
Účinnosť:	99,6 % (pri maximálnom výkone)
Maximálny prúd záťaže:	600 A na 10 ms
Prúd trvalého zaťaženia:	13A
Tolerancia sieťovej frekvencie pri 50 Hz:	nominálne 2 Hz
Prevádzková teplota:	0 až 60 °C
Skladovacia teplota:	–20 až + 75 °C
Prevádzková a skladovacia vlhkosť:	10 až 90 %, bez kondenzácie
Maximálna nárazová sila:	12G
Ochrana pred bleskom a ESD:	do 1,8 kV
Presnosť sledovania prúdu:	viac ako 90 %
Export energie do siete:	0W
Hlučnosť:	pod 10 dB
Emisie RFI (EMC):	pod -52dBW
Maximálne straty pri výkone 3 kW:	12 W
Vnútorná poistka:	250 V, 500 mA 20 mm
Izolačný odpor:	nad 10 MOhmov
Ochrana izoláciou:	viac ako 2,0 kV
Rozmery š x v x h:	161 x 105 x 57 mm
Celková hmotnosť:	625 g

!!! Dôležité upozornenie !!! Regulátor prebytkov Solic 200 je jednofázové zariadenie určené pre optimalizáciu využitia prebytkovej energie v jednofázovom on-grid/hybrid fotovoltickom systéme. Pre 3f systém nie je určený, no je možné ho prevádzkovať, pokiaľ je v FV systéme striedač s asymetrickým výstupom (nutné zakúpiť 3 ks Solic 200). So symetrickým striedačom nie je Solic 200 kompatibilný!

 Certifikáty:

EMC Compliance

CE Compliance

SOLiC Test Report
