Sledovač stavu BMV 700
Sledovač BMV-700 je nový vysoko presný systém monitorovania stavu batérie.
Pre BMV sledovače platí predĺžená záruka 5 rokov.
Podrobné sledovanie batérie nám umožňuje odhaliť prípadné prevozné nedostatky so zaistením rýchlej nápravy pre podporu dlhej životnosti batérie.
Vhodné pre všetky typy olovených batérií vrátane rounových (AGM) a gélových. Jednoduché nastavenie kapacity akumulátora (výrobné nastavenie na 200 Ah). Autodetekcia napätia 12, 24, 36, 48, 60, 120, 144 a 288 V. Pravidelná automatická kalibrácia prístroja pre spoľahlivé uvádzanie meraných údajov (možno prevádzkovať aj manuálne). Verzia BMV 700H je určená pre systémy s vysokým prevádzkovým napätím (70 - 350 V DC). Sledovač je vhodný aj pre Li-on batérie.
Základné zobrazované hodnoty:
- aktuálne napätie (V) batérie
- aktuálny prúd (A), ktorý ide do (kladnej hodnoty - nabíjanie) alebo von (zápornej hodnoty - vybíjanie) z batérie
- aktuálny výkon (W), ktorý ide do (kladnej hodnoty - nabíjanie) alebo von (zápornej hodnoty - vybíjanie) z batérie (násobok napätia a prúdu)
- celková suma odobranej energie z batérie na napájanie spotrebičov v ampérhodinách (Ah)
- aktuálna miera nabitia batérie v percentách
- predpokladaná (sofistikovane prepočítaná) dĺžka doby v hodinách do 50 % vybitia batérie pri danej spotrebe energie
Technické parametre:
- napájacie napätie 6,5 - 95 V DC
- spotreba energie pri nepodsvetlenom displeji a vypnutom relé: 4 mA (12 V) a 3 mA (24 V)
- spotreba energie pri nepodsvetlenom displeji a zapnutom relé: 15 mA (12 V) a 8 mA (24 V)
- pracovné napätie: 12, 24 a 48 V (autodetekcia)
- maximálna veľkosť prúdu prechádzajúcim bočníkom: -500 až +500 A (vybíjanie a nabíjanie batérie)
- maximálna odchylka pri odpočítaní napätia ±0,01 A pri napätí 0 – 100 V
- maximálna odchylka pri odpočítaní prúdu ±0,01 A s 500 A bočníkom
- maximálna odchylka pri odpočítaní kapacity ±0,1 Ah pri kapacite batérie 0 – 100 Ah
- maximálna odchylka pri odpočítaní kapacity ±1 Ah pri kapacite batérie 100 – 9999 Ah
- maximálna odchylka pri odpočítaní stavu nabitia ±0,1%
- maximálna odchylka pri odhade zostávajúceho času ±1 hod (v rozsahu 1-240 hod)
- maximálna odchylka pri odpočítaní výkonu ±1 W pri rozsahu od - 100 W do 1 kW
- pre celkovú kapacitu akumulátora 20 - 9999 Ah
- rozsah pracovnej teploty -20 až + 50 °C
- kruhový priemer vlastného sledovača: 63 mm
- štvorcová veľkosť krytky vlastného sledovača: 69 x 69 mm
- hĺbka vlastného sledovača: 31 mm
- zapnuté relé: 60V/1 A maximálne
- hmotnosť vlastného sledovača: 70 g
- hmotnosť bočníka: 315 g
- materiál: plast
Sledovač ukládá vybrané historické údaje a dosiahnuté medzné hodnoty:
- najhlbšie dosiahnuté vybitie akumulátora
- miera posledného vybitia akumulátora
- počet prebehlých vybíjacích/nabíjacích cyklov akumulátora
- priemerná hodnota vybitia akumulátora
- počet plných vybití akumulátora
- maximálne dosiahnuté napätie akumulátora
- minimálne dosiahnuté napätie akumulátora
- počet dní od posledného plného nabitia akumulátora
Dodávka sledovača BMV-700 obsahuje:
- vlastný sledovač s podsvetleným digitálnym displejom a ovládacími prvkami
- plastová krytka sledovača o rozmeroch 69 x 69 mm

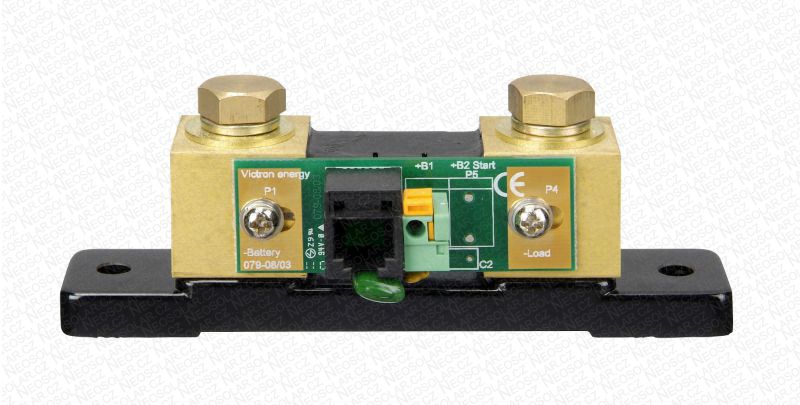

- bočník 500A/50mV konštruovaný na maximálny prúd 500 A (inštaluje sa na záporný kábel batérie)
- 10 metrov dlhý komunikačný a napájací UTP kábel RJ12 (prepojenie vlastného sledovača s bočníkom)
- 2 metre dlhý inštalačný kábel s poistkou k napájaniu na kladný kábel.
Sledovač prevádza sofistikované sledovanie dodávanej a odobranej energie spoločne so zohľadnením nastaviteľnej hodnoty Peukertovho exponentu (čím väčší je odber energie, tým relatívne klesá množstvo dostupnej energie v batérii a naopak) a účinnosti batérie pre odhad aktuálneho množstva energie (Ah) a miery nabitia batérie (v percentách). Pre správne zobrazovanie množstva dostupnej energie v batérii je nutné, aby všetka energia vstupujúca a odchádzajúca z batérie prechádzala bočníkom.
Vlastný sledovač je možno integrovať do steny bez nutnosti prístupu zo zadu (zakrytované vrty).
Pre väčšie prúdy ako 500 A možno dodať náhradný bočník konštruovaný na prúdy 1000 a 2000 A. Na sledovač možno použiť bočníky až do maximálneho prúdu 9 999 A s napäťovým rozsahom 1 - 100 mV (oboje nastaviteľné).
Sledovač disponuje zapínacím relé. To je aktivované/deaktivované na základe nameranej miery nabitia batérie. Od výroby je nastavené zapnutie pri poklese stavu nabitia batérie pod 50 % a vypnutie pri dosiahnutí stavu nabitia na 90 %. Tieto hodnoty možno zmeniť v nastaveniach. Taktiež sa dá obrátiť logika zapínania, keď je štandardne relé zapnuté, neštandardne vypnuté. Relé možno využiť pre zapínanie/vypínanie zariadenia ako je externý alarm, elektrocentrála atd.
Sledovač je možné napojiť na ďalšie zariadenie. Možnosť prepojenia sledovača s veľkým farebným displejom Color Control GX s bezplatnou možnosťou grafickej vizualizácie nameraných hodnôt na portály https://vrm.victronenergy.com/user/register (nezáväzne možno vyskúšať na funkčných systémoch pri zadaní užívateľského mena: demo@victronenergy.com a hesla: vrmdemo). K prepojeniu sledovača BMV700 s displejom Color control GX je nutné zakúpiť buď kábel VE.Direct alebo komunikačné rozhranie VE.Direct-USB.
Uložené nastavenie a namerané historické a medzné dáta zostávajú uložené aj pri prerušení napájania sledovača.
Vizuálny a akustický alarm pri, nad alebo podpätí, pri nabitom alebo vybitom akumulátore.
Možnosť cez relé zapínať za definovaných podmienok dodatkový zdroj energie ako napr. generátor.
Záruka | 5 rokov (po registrácii) |
---|---|
Výrobca | Victron Energy |
