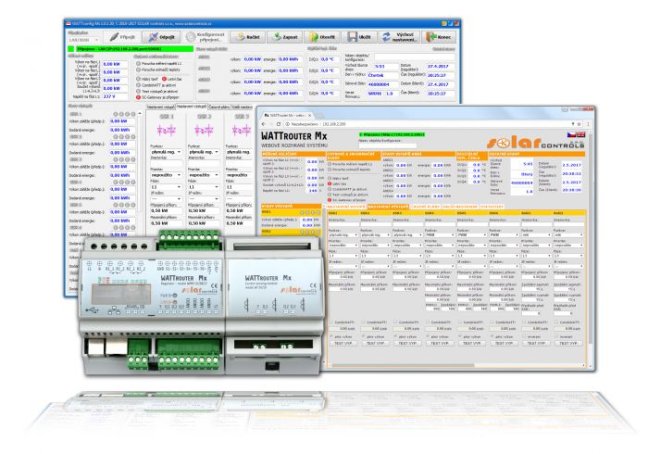

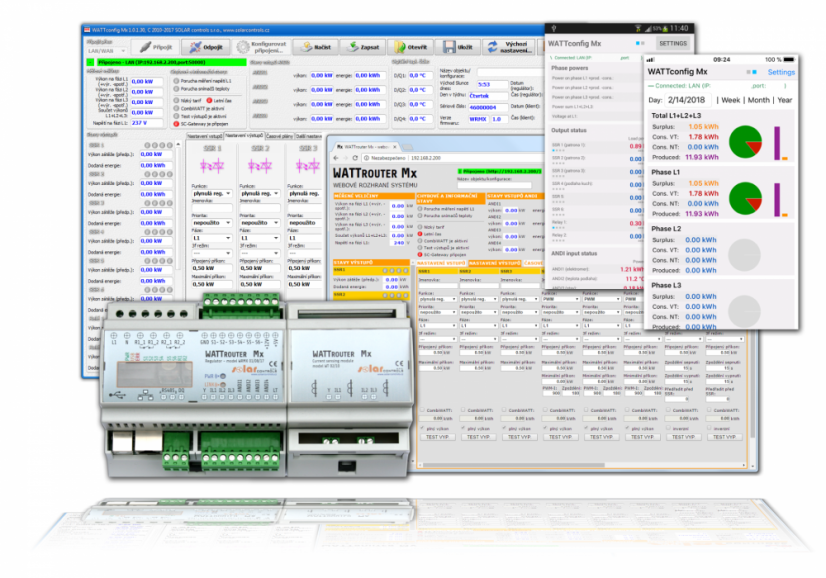

WATTROUTER® Mx

WATTrouter Mx je programovateľný regulátor pre optimalizáciu vlastnej spotreby pre objekty s inštalovanou fotovoltickou elektrárňou.

Návratnosť

Prúdový rozsah merania je 3x20A, trvalého zaťaženia 3x40A. Po správnej inštalácií a nastavení, regulátor dokonale optimalizuje využitie prebytkov energie vyrobenej Vašou FVE. Návratnosť zariadenia podľa výkonu FVE a možnostiach využitia vyrobenej energie môže byť len 4 mesiace!

Vylepšenia

Regulátor ponúka 6 SSR výstup s možnosťou plynulej regulácie tepelných spotrebičov alebo PWM riadenia, ďalej 2 relé výstupy. Obsahuje tiež možnosť inštalácie bezdrôtového modulu SC-Gateway, dokonalejšie časové plány, viacúčelové výstupy ANDIintegrovanú MicroSD kartu, jednoduchšiu montáž/demontáž vďaka rozpojiteľným svorkovniciam a ďalšie vylepšenia oproti predošlému modelu M. WATTrouter Mx je vhodný aj pre tie najnáročnejšie aplikácie.

Nastavenie

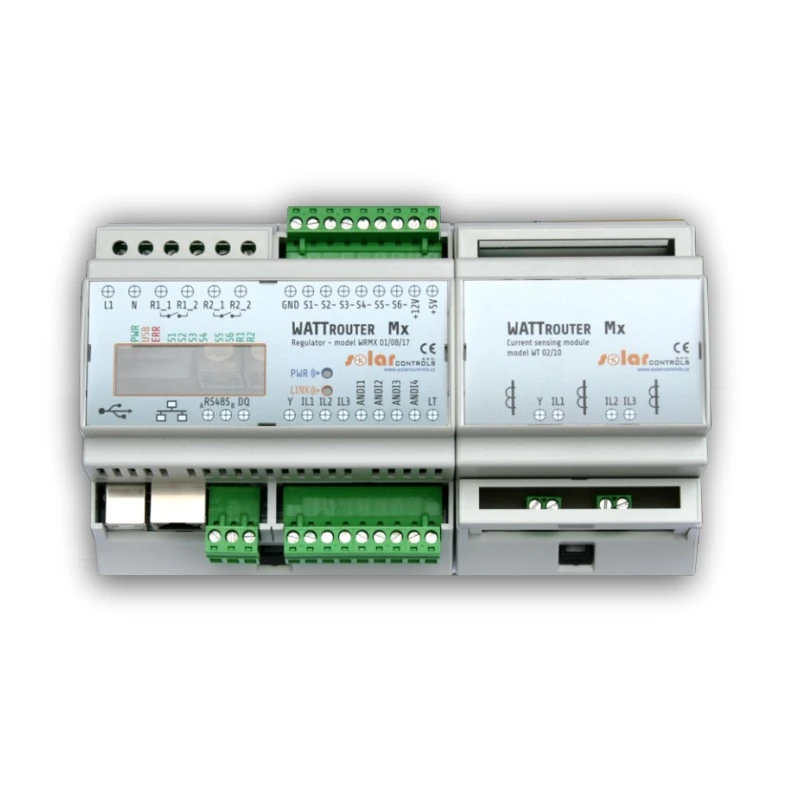

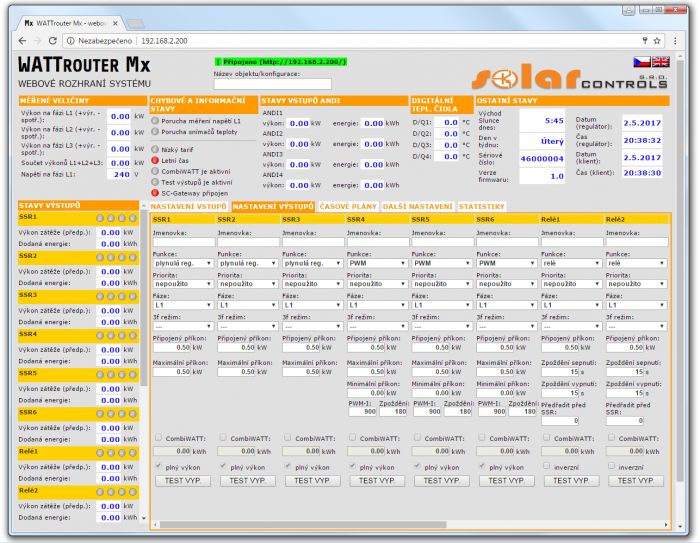

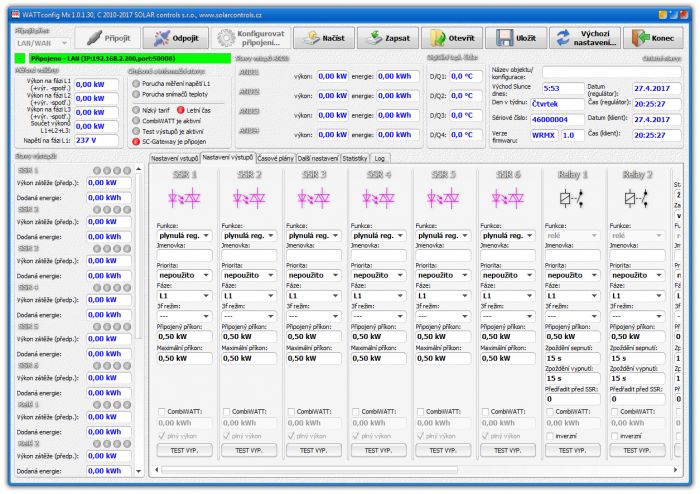

Wattrouter Mx sa skladá z meracieho modulu a vlastného regulátoru. Nastavenie regulátora sa prevádza z osobného počítača (notebook, mininotebook, popr. stolný pc) pomocou rozhrania USB alebo Ethernet. Cez rozhranie Ethernet je ho možné nastavovať a sledovať aj z iných zariadení podporujúcich webový prístup.

Vlastnosti

Wattrouter Mx je celkom bezhlučný, lebo výkonové triaky známe z Wattrouteru M boli nahradené SSR výstupmi, na ktoré sa pripájajú pasívne chladené výkonové SSR relé. Týmto odpadávajú problémy s hlukom ventilátora, prašnosťou a ďalej s nutnosťou opravy regulátorov pri prípadnom poškodení výkonových triakov skratom. Výkonné SSR je možné tiež dimenzovať podľa prúdovej zaťažiteľnosti, aj možnosti chladenia.

Poznámka: K sprevádzkovaniu plynulej regulácie spotrebiča (napr. bojleru) podľa prebytku je u WATTrouteru Mx vždy nutné dokúpiť aspoň jedno výkonové relé - SSR

Bezdrôtový prenos

WATTrouter Mx je možné ďalej dovybaviť bezdrôtovým prenosom dát pomocou modulu SC-Gateway. Tento modul umožňuje plnohodnotný bezdrôtový prenos všetkých typov regulácií výstupov, koncovými členmi môžu byť bezdrôtové zásuvky a moduly ENcontrol, alebo samostatný regulátor WATTrouter ECO dovybavený modulom SC-Router. Toto rozhranie nájde uplatnenie všade tam, kde by bolo náročné viesť káblové prepojenie medzi regulátorom a spotrebičom.

Poznámka: Pred objednaním tohto modelu sa uistite, či ste dostatočne odborne zdatný v inštalácií a nastavení siete LAN, popr. poznáte odborníka na počítače a siete (napr. príbuzný). Upozorňujeme, že na problémy spojené s nastavením siete LAN a prístupu z Internetu z našej strany nie je poskytovaná žiadna užívateľská podpora.

Poznámka: Pokiaľ ste užívateľom niektorého staršieho modelu WATTrouteru, stačí zakúpiť len samotný regulátor. Merací modul je funkčne rovnaký, má iba iný štítok. Je možné použiť aj merací modul predchádzajúcich verzií CWx/M MAX, s väčšími prúdovými trafami, ale povolené trvalé zaťaženie tohto modulu je max. 40A na fázu.

Technické parametre

  • Prúdový merací rozsah: 0 - 20A
  • Prúdová zaťažiteľnosť meracieho modulu: 0 - 40A
  • ​Vzdialenosť regulátora a polovodičového relé: <10 m
  • Pracovná poloha: ľubovoľná
  • Upevnenie regulátoru: DIN 35 mm alebo 2 skrutky s polkruhovou či zápustnou hlavou s priemerom do 6 mm.
  • Merací modul: DIN 35 mm alebo 1 skrutka s polkruhovou či zápustnou hlavou s priemerom do 6 mm
  • Kategória prepätia: III
  • Elektrická pevnosť: 4 kV/1 min (napájanie (L1, N) Výstup, výstup - výstup,
  • Napájanie - prúdový vstup, SSR výstup ai. (GND, I_L ...,LT, FB ..., S +, S1-, S2-, S3-, S4-))
  • Stupeň znečistenia: 2
  • Teplotný rozsah prevádzky: -20°C do + 40°C
  • Teplotný rozsah skladovanie: -40°C do + 80°C
  • Istenie: B6a
  • Krytie: regulátor aj merací modul: IP 20
  • Rozmery: 70 x 110 x 64mm
  • Hmotnosť Regulátora: 350 g
  • Merací modul: 100 g
  • Hlučnosť: (vrátane výkonových SSR) Iba pasívne chladenie, u výkonových SSR je nutné zaistiť dostatočný odvod tepla.
  • Batérie pre zálohovanie reálneho času: CR2032 lítium, výdrž zvyčajne> 6 rokov
  • Záručná doba: 24 mesiacov
  • Napájacie napätie: 230V, 50Hz
  • Spotreba elektrickej energie: režim stand-by <3VA
  • Spotreba elektrickej energie: 1 reléový výstup 0,4W
  • Spotreba elektrickej energie: všetky výstupy
  • Zopnuté a zaťažené max. dovolenými prúdmi: 4W (do tejto hodnoty nie sú započítané spínacie straty výkonových SSR)
  • Prúdový merací rozsah: 0-20A (± 5%), 50Hz (± 5%)
  • Napäťový merací rozsah: 230V (± 5%), 50Hz (± 5%)
  • Prúdová zaťažiteľnosť meracieho modulu: 0-40A (± 5%), 50 Hz (± 5%)
  • Presnosť merania činného výkonu: 5% ± 0,05kW
