ZJBENY BFS-A1 RSD monitorovanie, 2 modifikácie

 ZJBENY BFS-A1 RSD monitorovanie, 2 modifikácie

Bezpečnostné zariadenie na rýchle odpojenie fotovoltaických panelov, navrhnuté na zvýšenie požiarnej bezpečnosti strešných fotovoltaických inštalácií. Riešenie umožňuje rýchle vypnutie na úrovni panela na zabezpečenie bezpečného napätia a zároveň umožňuje nepretržité monitorovanie prevádzkového stavu jednotlivých RSD jednotiek, vrátane monitorovania teploty, napätia a prúdu. Monitorovanie sa vykonáva prostredníctvom POWERBUS komunikácie s monitorovacími jednotkami BFS-MH-01 (v porovnaní s verziami s bezdrôtovou komunikáciou nedochádza k rušeniu komunikácie).

Zariadenie je navrhnuté pre bezpečnejšiu prevádzku fotovoltaických systémov počas celej ich životnosti. V prípade núdze je možné systém manuálne vypnúť pomocou núdzového tlačidla, automaticky, keď zlyhá napájanie AC pre monitorovaciu jednotku alebo keď teplota presiahne 100 °C. Keď teplota klesne pod 85 °C, jednotka sa znovu aktivuje.

Robustná hliníková konštrukcia zaručuje väčšiu bezpečnosť a lepšie odvádzanie tepla. Zariadenie ponúka ochranu IP68, vďaka čomu je vhodné pre náročnejšie vonkajšie podmienky. BFS-A1 má štandardne 2 solárne panely.

Aktualizovaná verzia s monitorovaním je tiež jednoduchšia na servis a údržbu. Monitorovanie umožňuje rýchlo odhaliť poruchu alebo offline stav konkrétnej jednotky a podrobné údaje o jednotlivých BFS zariadeniach s históriou až 1 roka môžu byť zobrazené prostredníctvom aplikácie alebo webového rozhrania.

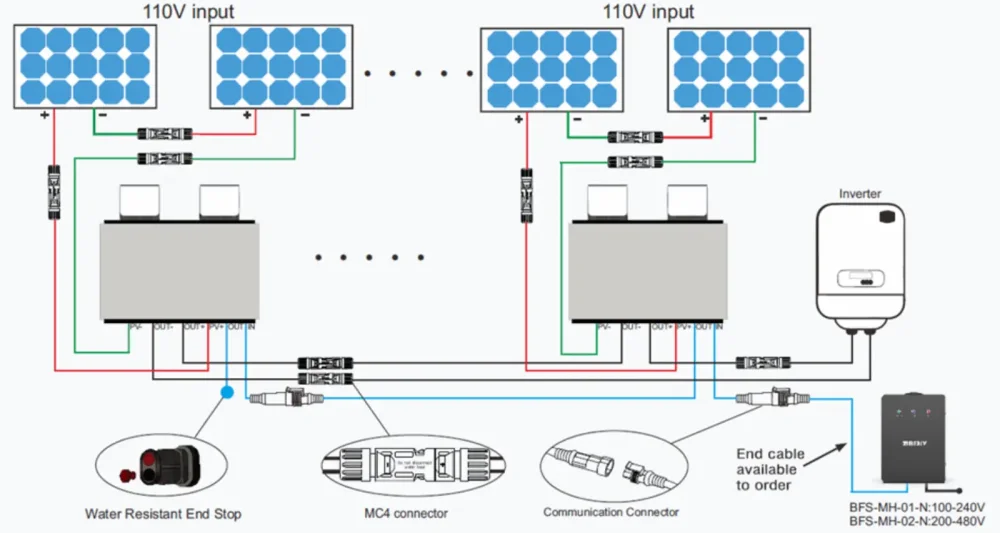

Monitorovacie jednotky umožňujú dohľad nad viacerými okruhmi, komunikáciu cez POWERBUS, signalizáciu stavu cez aplikáciu a LED indikáciu, a zároveň vykonávajú funkciu núdzového vypnutia systému. Maximálna vzdialenosť medzi monitorovacou jednotkou a RSD je 150 m.

  Technické údaje

• Maximálne vstupné napätie: 110 V
• Maximálny vstupný prúd: 20 A
• Maximálny výkon: 2200 W
• Ochrana: IP68
• Prevádzková teplota: -40 až +85 °C
• Teplota skladovania: -40 až +85 °C
• Konektory: 1500 V MC4 Stäubli
• Rozmery: 105,7 × 104,4 × 28,8 mm
• Napájanie pre každý RSD: 14–28 V
• Maximálny riadiaci prúd: 15 mA
• Maximálny riadiaci výkon: 0,2 W
• Výška (mm): 107
• Šírka (mm): 118
• Hĺbka (mm): 42,8

  Výhody

• Rýchle odpojenie fotovoltaických panelov na úrovni modulu
• Monitorovanie stavu jednotlivých RSD jednotiek v reálnom čase
• Núdzové vypnutie tlačidlom
• automatické vypnutie v prípade výpadku striedavého napájania
• automatická tepelná ochrana pri prekročení 100 °C
• Hliníkové telo s lepším chladením
• Ochrana IP68
• POWERBUS komunikácia
