Zvodič prepätia - Citel DS50PVS-500 DC (Typ 2)

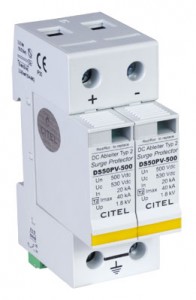

Zvodič prepätia - Citel DS50PVS-500 DC

Charakteristika

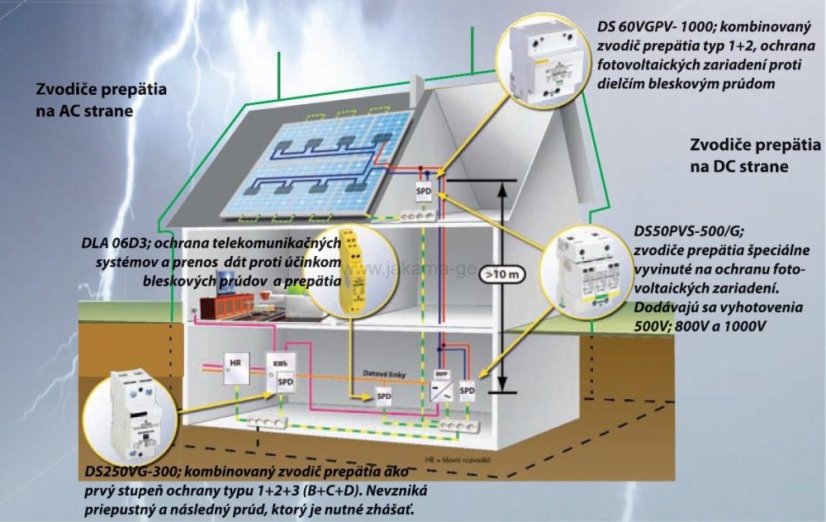

• Zvodiče prepätia DS 50PV sú zvodiče špeciálne vyvinuté pre ochranu fotovoltaických zariadení pred prepätím a dodávajú sa v prevedení 500V, 800V a 1000V DC.

• Zvodiče prepätia DS 50PVS sú dvojdielne zvodiče typu 2 (s modulárnou štruktúrou) a inštalujú sa na DIN lištu. Výmenný modul umožňuje jednoduchú výmenu poškodeného dielu bez nutnosti demontáže pripojených vodičov.


Zvodiče obsahujú vysokovýkonný varistor s tepelnou poistkou a v prípade poruchy odpojí tepelné odpojovacie zariadenie prúdový obvod zvodiča, čo je signalizované optikou signalizáciou stavu zvodiča.

Vlastnosti

• Menovité napätie Un DC: 500VDC

• Max. prípustné prevádzkové napätie Uc DC: 530VDC

• Menovitý zvodový prúd In: 20kA

• Maximálny zvodový prúd Imax: 40kA

• Napäťová ochranná úroveň Up: 3kV

• Spĺňa požiadavky normy IEC 61643-1 a EN 61643-11

• Spĺňa požiadavky normy VDE 0185-305 diel3/príloha 5 ochrana proti blesku u fotovoltaických zariadení.

• Šírka modulu 2TE DIN 543880

Maximálne prípustné napätie bez zvodovej reakcie je 530V DC.
