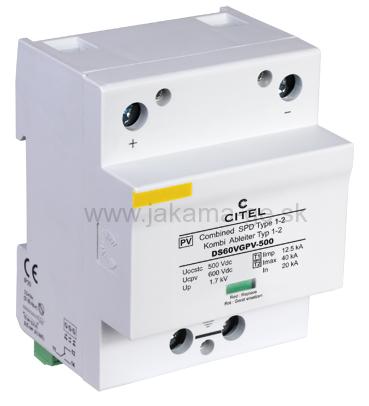

Zvodič prepätia - Citel DS60VGPV-500 DC (Typ 1+2)

18 bodov do vernostného systému
Výrobca

Kód produktu
3948

Hmotnosť
0.44 kg

Cena
180,36 € s DPH

Na objednávku do 7 dní
ks

Prepäťová ochrana 500 VDC viac

Zvodič prepätia - Citel DS60VGPV-500 DC    logo Citel

ikona - Vlastnosti Charakteristika:

Zvodič bleskových prúdov a prepätia rady DS 60VGPV je zvodič impulzných (bleskových) prúdov. Bol špeciálne vyvinutý pre ochranu fotovoltaických zariadení a je k dispozícií pre nominálne napätia 500 a 1000 V DC.

Zvodič DS 60VGPV je kombinovaný zvodič typu 1 a 2 v prevedení ako monoblok s impulzným bleskovým prúdom 12,5 kA na pól (vlna 10/350 µs), ktorý predstavuje bezpečnú ochranu proti blízkym aj priamym úderom blesku. Zvodič obsahuje osvedčenú ochranu typu VG so špeciálnym plynom plneným iskriskom (GSG) a vysokovýkonné varistory v zapojení do Y. Špeciálny vývoj a zapojenie jednotlivých komponentov umožňuje bezchypné meranie izolačného odporu a výrazne predlžuje životnosť zvodiča, pretože nevznikajú žiadne priepustné ani prevádzkové prúdy.

Zvodič DS60VGPV je štandardne vybavený dialkovou signalizáciou stavu ochrany. Vďaka galvanickému oddeleniu je zvodič DS60VGPV vhodný aj pre systémy s fotovoltaickými panelmi na báze tenkých vrstiev.

ikona - Vlastnosti Vlastnosti:

  • Kombinovaný zvodič prepätia typu 1+2 na báze plynom pleného iskriska
  • 10-ročná záruka
  • Impulzný zvodový prúd na pól: limp=12,5kA (10/350s)
  • Dvojnásobné istené odpojovacie zariadenie
  • Galvanické oddelenie
  • Nedochádza ku starnutiu v dôsledku priepustných alebo prevádzkových prúdov
  • Zapojenie do Y odolné proti chybám a prepólovaniu
  • Nie je nutné predistenie
  • Dialková signalizácia stavu
  • Možné použiť pre všetky fotovoltaické inštalácie do 500V DC
  • Spĺňa normy IEC 61643-1 a EN 61643-11
  • Spĺňa normy VDE 0185-305 diel 3/príloha 5, ochrana proti blesku pre fotovoltaické zariadenia

Maximálne prípustné napätie bez zvodovej reakcie je 600V DC.

Parametre
Výrobca Citel
Montážny návod (pdf, 420.8 kB)
Technický list CZ (pdf, 322 kB)
Výrobca Citel
