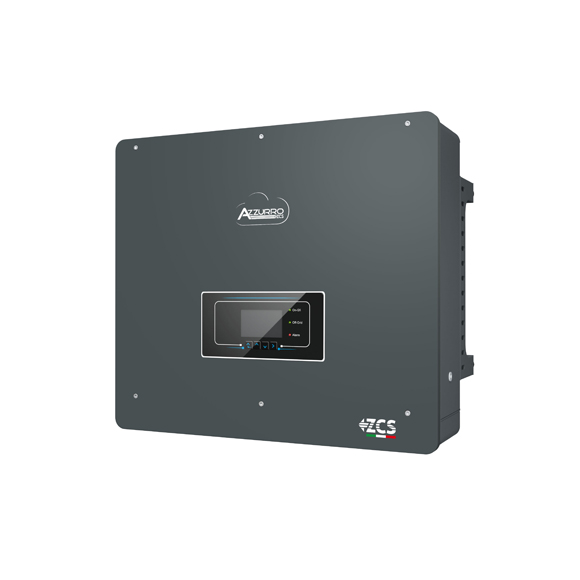

Hybridný striedač ZCS AZZURRO 3PH HYD20000 ZSS


Priemyselný trojfázový hybridný striedač 20kW 3f viac

Výrobca: Zucchetti Centro Sistemi S.p.a. Kód produktu: ZZT-HYD20.0-3PH Doprava a platba Hmotnosť: 37 kg

4 630,08 € s DPH

Na objednávku do 14 dní
ks

Priemyselný trojfázový hybridný striedač 20kW 3f viac

Výrobca: Zucchetti Centro Sistemi S.p.a. Kód produktu: ZZT-HYD20.0-3PH Doprava a platba Hmotnosť: 37 kg

ZCS AZZURRO 3PH HYD20000 ZSS

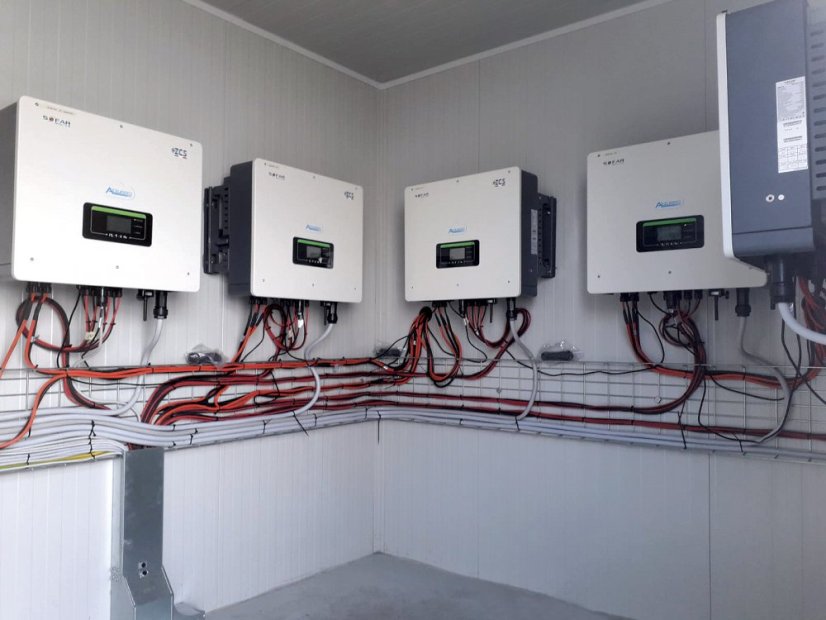

Prestavujeme Vám nový trojfázový hybridný striedač ZCS Azzurro HYD, ktorý je k dispozícii v troch výkonových verziách (10-15-20kW), aby vyhovel potrebám úložiskových systémov v komerčnom sektore.

Plný výkon je k dispozícii aj priamo z batérie v momente výpadku distribučnej siete, čo predstavuje ideálne riešenie pre zabezpečenie nepretržitej prevádzky. Okrem toho má striedač možnosť paralelnej prevádzky, čo zaručuje modularitu pre vyšší výkon a väčšiu skladovateľnosť v batériovom úložisku.

Aj k tomuto striedaču Azzurro samozrejme patrí jednoduché ovládanie a flexibilná inštalácia.

Hybridný FV systém



JEDNODUCHÝ A SPOĽAHLIVÝ

     • Automatické riadenie toku energie z fotovoltaických panelov, batérií a distribučnej siete.
     • Duálne MPPT
     • Grafický LCD displej pre lokálne monitorovanie

     • Systém diaľkového monitorovania prostredníctvom aplikácie Azzurro pre zobrazenie spotreby,
        výroby fotovoltaických panelov, energie uloženej v batériách a výmeny s distribučnou sieťou

JEDNODUCHÁ INŠTALÁCIA

     • Integrovaný elektromer
     • Na existujúcej elektroinštalácii sa nevyžadujú zásahy, vďaka použitiu snímača prúdu s deleným jadrom (voliteľné príslušenstvo - elektromer)
     • SK menu
     • Prednastavené sieťové normy (u-f) pre VSD / SSD / ZSD
     • Možnosť paralelnej prevádzky

FLEXIBILNÉ RIEŠENIE

     • Flexibilné riadenie nabíjania/vybíjania v súlade s miestnymi predpismi
     • Maximalizácia vlastnej spotreby až do výšky 80 %
     • Možnosť nastavenia nulového exportu do siete
     • Kompatibilný s vysokonapäťovými lithiovými batériami (200-750 V)

FUNKCIE PRI ODPOJENÍ OD SIETE

     • Režim STAND ALONE zaručuje kontinuitu prevádzky pri výpadku el. energie a to ako z batérií, tak aj z fotovoltaických panelov.

MONITORING ZCS AZZURRO v 3.00 (Android/iOS)

Monitoring ZCS Azzurro v3.00



TECHNICKÉ ÚDAJE 3PH HYD10000 ZSS 3PH HYD15000 ZSS 3PH HYD20000 ZSS
VSTUP DC (fotovoltaika)
Max. DC výkon 15 000W 22 500W 30 000W
Počet nezávislých MPPT / Počet stringov pre každé MPPT  2/2
Maximálne vstupné napätie 1000V
Vstupné napätie pri štarte 250V
Nominálne vstupné napätie 600V
Rozsah napätia MPPT 180V-960V
Rozsah DC napätia pri plnom zaťažení 220-850V 350V-850V 450-850
Max. vstupný prúd pre každé MPPT 25A/25A
Absolútny max. vstupný prúd pre každé MPPT 30A/30A
TECHNICKÉ ÚDAJE BATÉRIÍ
Kompatibilné batérie Lithium-ion
Povolený rozsah napätia 200V-750V
Doporučená kapacita batérie 25Ah-100Ah
Počet batérií, ktorý je možné pripojiť 2 nezávislé vysokonapäťové batériové zostavy
Max. nabíjací / vybíjací výkon 10000W 15000W 20000W
Povolený teplotný rozsah* -10°C-50°C
Nominálny nabíjací prúd pre jeden batériový pack 25A (35A v špičke po dobu 60s)
Nominálny vybíjací prúd pre jeden batériový pack 25A (35A v špičke po dobu 60s)
Nabíjacia krivka (lítium) riadený batériovým BMS
Odporúčaná hĺbka vybitia 0-90% (nastaviteľné)
VÝSTUP AC (strana siete)
Nominálny AC výkon 10000W 15000W 20000W
Maximálny AC výkon 11000VA 16500VA 20000VA
Maximálny prúd 16 24 32
Typ pripojenia/Nominálne napätie Trojfázové 3/N/PE, 220/380, 230/400
Rozsah napätia siete 180V-276V (v závislosti na lokálnych normách)
Nominálna frekvencia siete 50Hz/60Hz
Rozsah frekvencie siete 45~55Hz / 55~65Hz (v závislosti na lokálnych normách)
THD <3%
Účinník 1 (nastaviteľný +/- 0,8)
Limitovanie exportu do siete Nastaviteľné cez displej
EPS VÝSTUP (Emergency Power Supply)
Výkon dodaný v režime EPS** (bez energie z fv panelov) 10000VA 15000VA 20000VA
Zdanlivý špičkový výkon v režime EPS** (bez energie z fv panelov) 15000VA po dobu 60s 22000VA po dobu 60s 22000VA po dobu 60s
EPS výstupné napätie a frekvencia Trojfázový výstup 230V/400V 50Hz
Prúd dodávaný v režime EPS 16A 24A 32A
Špičkový prúd v režime EPS 22A po dobu 60s 32A po dobu 60s 33A po dobu 60s
Celkové harmonické skreslenie <3%
Čas prepnutia <20 ms
ÚČINNOSŤ
Maximálna účinnosť 97,5% 97,8% 98,0%
EURO účinnosť 97,0% 97,5% 97,8%
MPPT účinnosť 99,9%
Maximálna účinnosť nabíjania batérie 97,0% 97,5% 97,7%
Maximálny účinnosť vybíjania batérie 97,0% 97,5% 97,7%
Vlastná spotreba v pohotovostnom režime <10W
OCHRANY
Rozhranie interných ochrán Nie
Bezpečnostné ochrany Anti-islanding, RCMU, Ground Fault Monitoring
Ochrana obrátenej polarity DC Áno
DC istič Integrovaný
Ochrana proti prehriatiu Áno
Prepäťová ochrana kategórie II Áno
Funkcia "Battery soft start" Áno
NORMY
EMC EN61000-1, EN61000-2, EN61000-3, EN61000-4-16, EN61000-4-18, EN61000-4-29
Bezpečnostné normy IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1
KOMUNIKÁCIE
Komunikačné rozhrania Wi-fi, RS485 (vlastný protokol), SD karta, CAN 2.0 (pre pripojenie batérie), Bluetooth, GPRS (voliteľné)
Ďalšie vstupy CAN (externý elektromer), 6 digitálnych vstupov (5V, TTL)
VŠEOBECNÉ DÁTA
Pracovná teplota *** -30°C...+60°C
Topológia Beztransformátorová
Stupeň ochrany (podľa IEC 60529) IP65
Prípustný rozsah relatívnej vlhkosti 0...100%
Max. nadmorská výška 4000m (znižovanie výkonu od 2000m)
Hlučnosť <45db @ 1m
Hmotnosť 37kg
Chladenie nútené (aktívne)
Rozmery (výška x šírka x hĺbka) 568 x 508 x 244mm
Displej LED displej a APP
Záruka 10 rokov

* štandardná hodnota pre lítiové batérie; maximálny rozsah prevádzkových teplôt od + 10 ° C do + 40 ° C
** Výstupný výkon v režime EPS je závislý na type batérií a aktuálnom stave systému (napr. zostatoková kapacita, teplota, atď.)





Dokumenty pre Azzurro ZCS HYD 10000/15000/20000 T

Certifikáty:

 CE Declaration of Conformity - STORAGE

Technické príručky:

 Pripojenie prúdových senzorov (CT) / elektromeru k hybridnému trojfázovému striedaču (EN)
 Pripojenie batériových modulov Pylontech (EN)
 Technický list (HV batérie Weco/Pylontech) (EN)

Parametre
Záruka 10 rokov (po registrácii)
